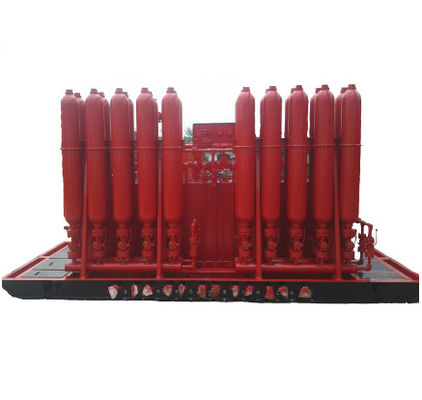

ระบบ FKQ ระบบควบคุมทางไกล Boop Accumulator Unit ในสนามน้ํามัน
อุปกรณ์สะสม Bop เป็นอุปกรณ์พิเศษที่ใช้ในการควบคุม Bop, ไฮดรอลิกช็อค, ระบบฆ่าและอุปกรณ์เลี้ยวและอุปกรณ์ที่จําเป็นสําหรับป้องกันการระเบิดระหว่างการเจาะหรือการทํางานในอุตสาหกรรมน้ํามันและก๊าซธรรมชาติ.
ปริมาตรของหน่วยสะสม Bop
| | จํานวนของวัตถุที่ควบคุม | ชุดสะสม | ปริมาณจริงของถังน้ํามัน (L) | อัตราการไหลของปั๊ม | พลังงานของมอเตอร์ (kW) | ความดันการทํางาน (MPa) | |||
| จํานวนรวม | | ปริมาตรการใช้ได้ (L) | ปั๊มไฟฟ้า (ลิตร/นาที) | ปั๊มปนิวเมติก (ml/ชัก) | ||||||
| 1 | FKQ240-3 | 3 | 40×6 | 120 | 560 | 20 | 165 | 11 | 21 | |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 3 | FKQ320-5 | 5 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 4 | FKQ400-5 | 5 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 5 | FKQ400-6 | 6 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 7 | FKQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 9 | FKQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 11 | FKQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 13 | FKQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 15 | FKQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 17 | FKQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 19 | FKDQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 21 | FKDQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 23 | FKDQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 25 | FKDQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 27 | FKDQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 29 | FKD640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 31 | FKD960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
คําอธิบายหลักการของหน่วยสะสม Bop
1ระบบควบคุม BOP เป็นอุปกรณ์ไฮดรอลิกพิเศษที่ใช้ในการควบคุม BOP และวาล์วไฮดรอลิกที่จะปิดและเปิดเพื่อให้ตรงกับประเภทและคุณสมบัติที่แตกต่างกันของ BOP stack และปรับตัวให้เข้ากับความต้องการของสภาพแวดล้อมการใช้งานที่แตกต่างกัน"รองเชิงออกแบบและผลิตระบบควบคุม BOP หลายชนิดที่มีโครงสร้างและรายละเอียดต่าง ๆ
2. ปานีลควบคุมทางไกลมีอุปกรณ์พร้อมกับสองชุดของกลุ่มปั๊มอิสระ
ปั๊มอากาศหรือปั๊มมือที่มีอัตราการไหลของที่แตกต่างกันสามารถนําเสนอ
ดาร์ด, ASME, หรือเครื่องหมาย CE. ซีรี่ย์ FKQ และ FKDQ สามารถมีพัดลมปรับความดันแบบมือหรือพัดลมปรับความดันแบบมอเตอร์และชุด FKD สามารถมีวาล์วควบคุมแรงดันแบบไฟฟ้าด้วยมือ, เพื่อให้ความดันการทํางานที่มั่นคงและน่าเชื่อถือได้สําหรับ bop ในชุด FKD, วาล์ว 3 จุด 4 ทางเป็นไฟฟ้าแม่เหล็กที่ขับเคลื่อนที่ปรับตัวให้กับอุณหภูมิแวดล้อมที่ต่ํากว่า และมีการตอบสนองการทํางานที่รวดเร็วขึ้น.
3. อุปกรณ์เตือนสามารถติดตั้งตามคําขอของลูกค้า. มันติดตามความดันของเครื่องสะสม, ความดันการให้อากาศ, และระดับของเหลวในถังน้ํามันไฮดรอลิกเมื่อปารามิเตอร์ข้างบนเกินขอบเขตเตือนสัญญาณเสียงและภาพจะปรากฏทันที
4. แผนที่ช่วย Dillr สามารถได้รับการจัดสรรตามคําขอของลูกค้า, ซึ่งสามารถติดตามแผ่นควบคุมทางไกล.FKD และ FKDQ seis สามารถให้กับแผ่นควบคุมไร้สาย,ที่สามารถใช้ในการทํางานระยะไกลของ BOP ในพื้นที่ปลอดภัยในกรณีฉุกเฉิน, การปรับปรุงความน่าเชื่อถือของการก่อสร้างเจาะ
5. ระบบสามารถได้รับการจัดสรรด้วยอาคารกันอากาศ, เครื่องปรับอากาศ, เครื่องทําความร้อนไฟฟ้า, เครื่องทําความร้อนถัง, อุปกรณ์ทําความร้อนไฟฟ้าสําหรับกระดูกเชือกอากาศ, อุปกรณ์ทําความร้อนสําหรับ BOP, ฯลฯเพื่อปรับตัวกับอุณหภูมิต่ําและสิ่งแวดล้อมการทํางานสนามพิเศษอื่น ๆ.
หมายเหตุ:
ถาม: ซีรี่ย์ FKQ ใช้สายเชือกสําหรับเชื่อมต่อ แผ่นฆาตกรกับแผ่นรีโมทคอนโทรลแผนควบคุมระยะไกลใช้กระบอกในการขับเคลื่อนวาล์วตําแหน่ง 3 ทาง 4 ทาง, และชุดสามารถเลือก ปั๊ม-มือ o ปั๊ม-มอเตอร์ขับเคลื่อน ปั๊มควบคุมความดัน
DQ: ซีรี่ย์ FKDQ ใช้สายสัญญาณในการเชื่อมต่อแผ่นของตู้กับแผ่นควบคุมทางไกลอุปกรณ์การทํางานของมันคือจอสัมผัส, พร้อมวาล์วควบคุมความดันที่ขับเคลื่อนโดยมอเตอร์ปนูเมติก
D: ซีรี่ย์ FKD ใช้สายสัญญาณ เพื่อเชื่อมต่อแผ่นของดอลลาร์กับแผ่นควบคุมทางไกลองค์ประกอบการทํางานของแก๊สเล็ตคือจอสัมผัส o แผ่นควบคุมทางไกลเลคติก บูรอน ใช้ไฟฟ้าแม่เหล็กเพื่อขับเคลื่อนวาล์วตําแหน่ง 3 ทาง 4 ทาง, พร้อมวาล์วควบคุมความดันที่ขับเคลื่อนด้วยไฟฟ้า
หากลูกค้าต้องการสั่งระบบควบคุม API Spec. 16Dและคุณจําเป็นต้องมีเครื่องหมาย APL monogram บนมัน คุณจําเป็นต้องได้รับรูปแบบที่เรียกว่าการตั้งค่าและปารามิเตอร์ของสตั๊ก bop สําหรับมากกว่า APL Spec. 16D ระบบควบคุมที่ดินและพื้นผิว) จากแผนกขาย Rongsheng.หน่วยงานเทคนิครังเชิง จะดําเนินการคํานวณการเลือก.
อุปกรณ์เลือก:
ทุกซีรีย์สามารถเลือกหน่วยทําความร้อน BOP เพื่อทําความร้อนในสภาพแวดล้อมที่หนาวมากและเปิดฟังก์ชัน bop ปกติ BOP ควรมีการทําความร้อนเกินไป) FKDQ & FKD ซีรีส์สามารถเลือกฟังก์ชันรีโมทควบคุมไร้สาย.
