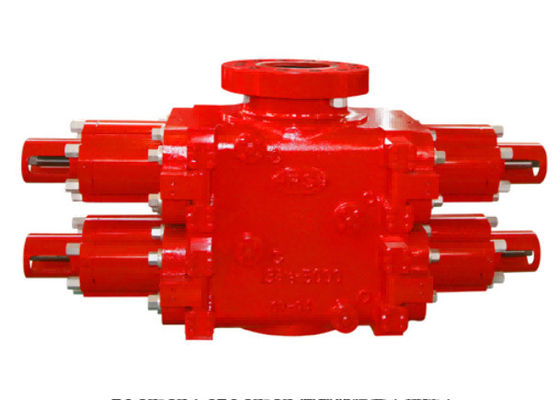

13 5/8"-5000psi Double Ram ตะบัน, แบบหล่อ, แบบ ชาฟเฟอร์, พร้อมฝาแบบเฉือน
การแนะนำ
Double ram ตะบัน ผนึกช่องว่างรูปวงแหวนระหว่างท่อและปลอกหรือหลุมเจาะ
Double ram ตะบัน หยุดชั่วคราวและเสถียรสตริง double ram ตะบัน พร้อมเต้าเสียบด้านข้างสามารถใช้สำหรับ choke และ blowout
สามารถใช้ ตะบัน แรมคู่ในการทำงานภายใต้ความกดดันได้
(เราสามารถจัดหา ตะบัน ได้: ขนาดรูเจาะตั้งแต่ 7 1/16” ถึง 30” แรงดันตั้งแต่ 500psi ถึง 20000psi ไม่จำกัดในรายการด้านล่าง)
รายการ | ข้อมูลจำเพาะสำหรับ Ram ตะบัน | |||||||||||||
ขนาดและรุ่น | 7 1/16″-3000psi | 7 1/16″-5000psi | 7 1/16″-100000psi | 9″-3000psi | 9″-5000psi | 11″-3000psi | 11″-5000psi | 11″-10000psi | 13 5/8″-3000psi | 13 5/8″-5000psi | 13 5/8″-10,000psi | 20 3/4″-3000psi | 21 1/4″-5000psi | 26 3/4”-3000psi |
มม./นิ้ว เจาะ (มม./นิ้ว) |
179.4 7 1/16 |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
679.4 26 3/4 |
พิกัดแรงดันใช้งาน (MPa/psi) |
21 3,000 |
35 5,000 |
70 10,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
70 10,000 |
21 3,000 |
35 5,000 |
70 10,000 |
21 3,000 |
35 5,000 |
21 3,000 |
แรงดันการทดสอบความดันอุทกสถิต (MPa/psi) |
31.5 4,500 |
52.5 7,500 |
105 15,000 |
31.5 4,500 |
52.5 7,500 |
31.5 4,500 |
52.5 7,500 |
105 15,000 |
31.5 4,500 |
52.5 7,500 |
105 15,000 |
31.5 4,500 |
70 10,000 |
31.5 4,500 |
แรงดันใช้งานที่ควบคุมด้วยระบบไฮดรอลิค (MPa/psi) | 21/3,000 | |||||||||||||
ท่อซีลแรงดันใช้งานไฮดรอลิกที่แนะนำ (MPa/psi) | 1218~1522psi | |||||||||||||
ปริมาณสำหรับการเปิด ram หนึ่งชุด | 36 ล | |||||||||||||
ปริมาณสำหรับการปิดหนึ่งชุด rams | 40 ลิตร | |||||||||||||
ทางออกของน้ำมันไฮดรอลิค | นปพ.1” | |||||||||||||
เกรดอุณหภูมิของโลหะ | T-20/250(-29℃~121℃) | |||||||||||||
เกรดอุณหภูมิของอโลหะ | BAB (-18℃~66℃~93℃) | |||||||||||||
วัสดุปานกลางที่สัมผัสกับของเหลวได้ดี | ตาม NACE MR-01-75 ตรงตามมาตรฐาน API 16A 4th Edition |
