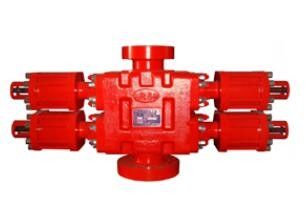

7 1/16 นิ้ว 5000psi Shear Ram ตะบัน Blowout Preventer
บทนำของShear Ram ตะบัน Blowout Preventer
Ram ตะบัน Blowout Preventer ใช้เพื่อปิดหลุมผลิตระหว่างการทดสอบน้ำมัน การโอเวอร์คล็อก ความสมบูรณ์ และการดำเนินการอื่นๆ เพื่อป้องกันอุบัติเหตุการระเบิดเป็นการรวมสองฟังก์ชั่นของซีลแบบเต็มและซีลครึ่งหนึ่งมีลักษณะของโครงสร้างที่เรียบง่าย ใช้งานง่าย ทนต่อแรงดันสูง ฯลฯ Ram ตะบัน Blowout Preventer เป็นอุปกรณ์หลุมผลิตซีลนิรภัยที่ใช้กันทั่วไปในแหล่งน้ำมันเพื่อป้องกันการระเบิด
Shear Ram ตะบัน Blowout Preventerพาเรมิเตอร์
| แบบอย่าง |
Gals เพื่อเปิด (1 ชุด) |
Gals เพื่อปิด (1 ชุด) |
อัตราส่วนการปิด | มิติการประกอบ (นิ้ว) | น้ำหนักโดยประมาณ (ปอนด์) | ||||||
| ความยาว (L) | ความกว้าง (ก) | ความสูง (สูง) | |||||||||
| Flg×Flg | มาตรฐาน×มาตรฐาน | Flg×Std | Flg×Flg | มาตรฐาน×มาตรฐาน | Flg×Std | ||||||
| 4 1/16″-20,000psi (RS-FS เดียว) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 น | 33.27 น | 18.11 น | 23.82 น | 3491 | 3147 | 3319 |
| 4 1/16″-20,000psi (คู่ RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 น | 46.30 น | 31.14 น | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16″-20,000psi (RS-FS เดียว) | 7.05 น | 7.26 น | 13.7 | 112.05 | 38.27 น | 48.03 น | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16″-20,000psi (คู่ RS-FS) | 7.05 น | 7.26 น | 13.7 | 112.05 | 38.27 น | 70.87 | 47.24 น | 59.06 น | 2526 | 17886 | 18812 |
| 11″-20,000psi (เดี่ยว RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 น | 47.87 | 62.60 น | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11″-20,000psi (คู่ RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 น | 47.87 | 90.55 | 60.63 | 75.59 น | 41987 | 37291 | 39639 |
| 18 3/4″-20,000psi (คู่ RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
แรมบ็อบคู่คุณสมบัติ
1) รูปร่าง โดยทั่วไปตัว ตะบัน จะคล้ายสี่เหลี่ยมจัตุรัสตรงกลางมีท่อเจาะในแนวดิ่ง
สามารถผ่านได้และช่องกระทุ้งที่กระทุ้งเคลื่อนที่ในแนวนอน
2)ประเภทการเชื่อมต่อ การเชื่อมต่อสามประเภทคือการเชื่อมต่อแบบสตั๊ด หน้าแปลน และการเชื่อมต่อด้านบนและด้านล่างแบบหนีบขนาดหน้าแปลน โบลต์ แคลมป์ และร่องแหวนทั้งหมดเป็นไปตามมาตรฐาน API
