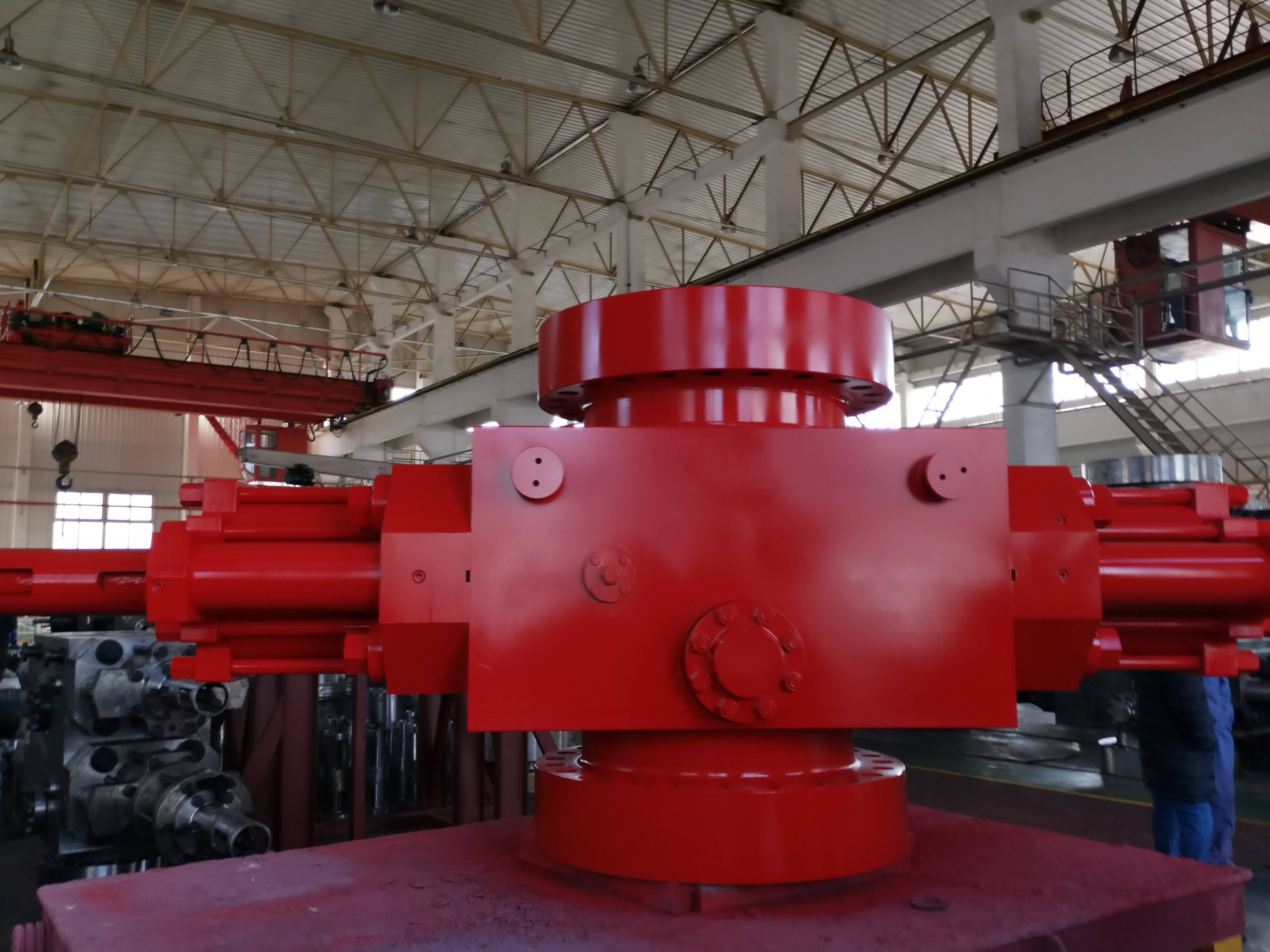

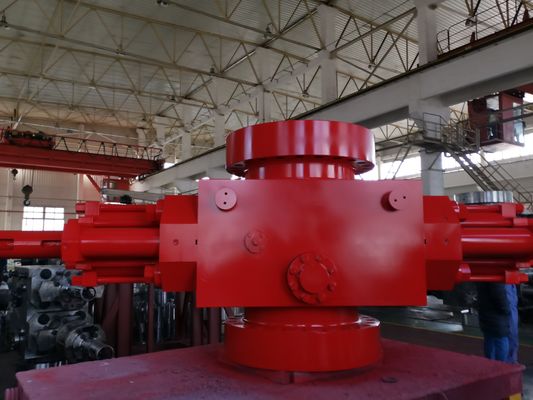

7 1/16" 15000psi Single Ram Blow Up Preventer พร้อมการเชื่อมโยง
ประเภท BOP ของ Ram
1) ไพป์แรมส์
ปิดช่องว่างระหว่างหลุมเจาะ หรือเครื่องป้องกันการระเบิดและท่อ เมื่อ Pipe Ram ปิดรอบจุดที่เส้น径ของหลุมเจาะและท่อภายนอกน้ํายาไม่สามารถผ่านช่องว่างใด ๆ ในพื้นที่นี้ป้องกันของเหลวจากการไหลผ่านช่องแหวน แต่ไม่ขัดขวางการไหลภายในท่อเจาะ
2) หั่นแกะแกะ
กลไก ปิด ป้องกัน ระเบิดนี้ ใช้ใบเหล็ก ที่ทนทาน และ ติดแน่น เพื่อตัด ท่อเจาะ ทุกครั้งที่ BOP ตกเป็น ภายหลังมัน ปิดท่อน้ําอย่างมั่นคงในกรณีที่ทางเลือกอื่น ๆ ได้หมด, ผู้ประกอบการแหล่งน้ํามันสามารถใช้แกะตัดเพื่อควบคุมความดันของเหมืองได้อีกครั้ง แต่วิธีนี้ควรเป็นทางเลือกสุดท้ายเสมอ
ข้อแนะนําที่สําคัญที่จะจําไว้คือท่อตัดยังคงแขวนอยู่ใน BOP สตั๊กหลังจากที่ shear rams ได้รับการใช้แต่สายอีกสายจะยังคงไม่เสียหาย.
แกะตาบอดคือ
ส่วนประกอบหนาใน BOP แบบแกะทําจากเหล็กหนัก มีสองค้อนเหล็กที่เข้ากันตรงกลาง เพื่อปิดรูที่ท่อเข้าได้โปรดสังเกตว่าแกะเหล่านี้ไม่มีพื้นที่สําหรับท่อ. แมมนี้, ที่รู้จักกันเช่นกันเป็นแมม shear ปิด, ใช้
เมื่อบ่อน้ําหายไป
สายเจาะ เมื่อเครื่องป้องกันการระเบิดปิดมันสามารถตัดท่อหรือท่อเจาะได้ นอกจากนี้มันยังเป็นทางเลือกสุดท้ายในกรณีที่ชนิด BOP อื่น ๆ ไม่สามารถควบคุมความดันได้
(เราสามารถให้บริการ BOP: ขนาดเจาะจาก 7 1/16 ~ 30 ~ ความดันจาก 500psi ถึง 20000psi ไม่จํากัดในรายการด้านล่าง)
| รายการ | รายละเอียดของระบบป้องกันการระเบิดของหลุมน้ํามัน | |||||||||||||
| ขนาดและรุ่น |
7 1/16′′ -3000psi |
7 1/16′′ - 5000psi |
7 1/16′′ -100000psi |
9 นิ้ว 3000psi |
9′′ - 5000psi |
11′′ -3000psi |
11′′ - 5000psi |
11′′ - 10,000psi |
13 5/8′′ -3000psi |
13 5/8′′ - 5000psi |
13 5/8′′ - 10,000psi |
20 3/4′′ -3000psi |
21 1/4 นิ้ว - 5000psi |
26 3/4 -3000psi |
| ช่องเจาะ (mm/in) | 179.4 | 179.4 | 179.4 | 228.6 | 228.6 | 279.4 | 279.4 | 279.4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
| 7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
| ความดันการทํางาน (MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
| 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | |
| ความดันในการทดสอบความดันแบบไฮโดรสแตต (MPa/psi) | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 105 | 31.5 | 70 | 31.5 |
| 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 15,000 | 4,500 | 10,000 | 4,500 | |
| ความดันการทํางานที่ควบคุมด้วยไฮดรอลิก (MPa/psi) | 21/3,000 | |||||||||||||
| หน่วยการทํางานที่ได้รับการแนะนํา | 1218 ~ 1522psi | |||||||||||||
| ปริมาตรสําหรับแกะแกะที่เปิด 1 ชุด | 36 ลิตร | |||||||||||||
| ปริมาตรสําหรับแกะเก่า 1 ชุด | 40 ลิตร | |||||||||||||
| การออกของน้ํามันไฮดรอลิก | NPT 1 | |||||||||||||
| หมึกเหล็ก | T-20/250 ((-29°C ∼ 121°C) | |||||||||||||
| หม้อปรับปรุงความร้อน | BAB (-18 °C ~ 66 °C ~ 93 °C) | |||||||||||||
| วัสดุกลางสัมผัสกับของเหลวบ่อน้ํา | ตาม NACE MR-01-75, ตอบสนองมาตรฐาน API 16A ฉบับที่ 4 | |||||||||||||
