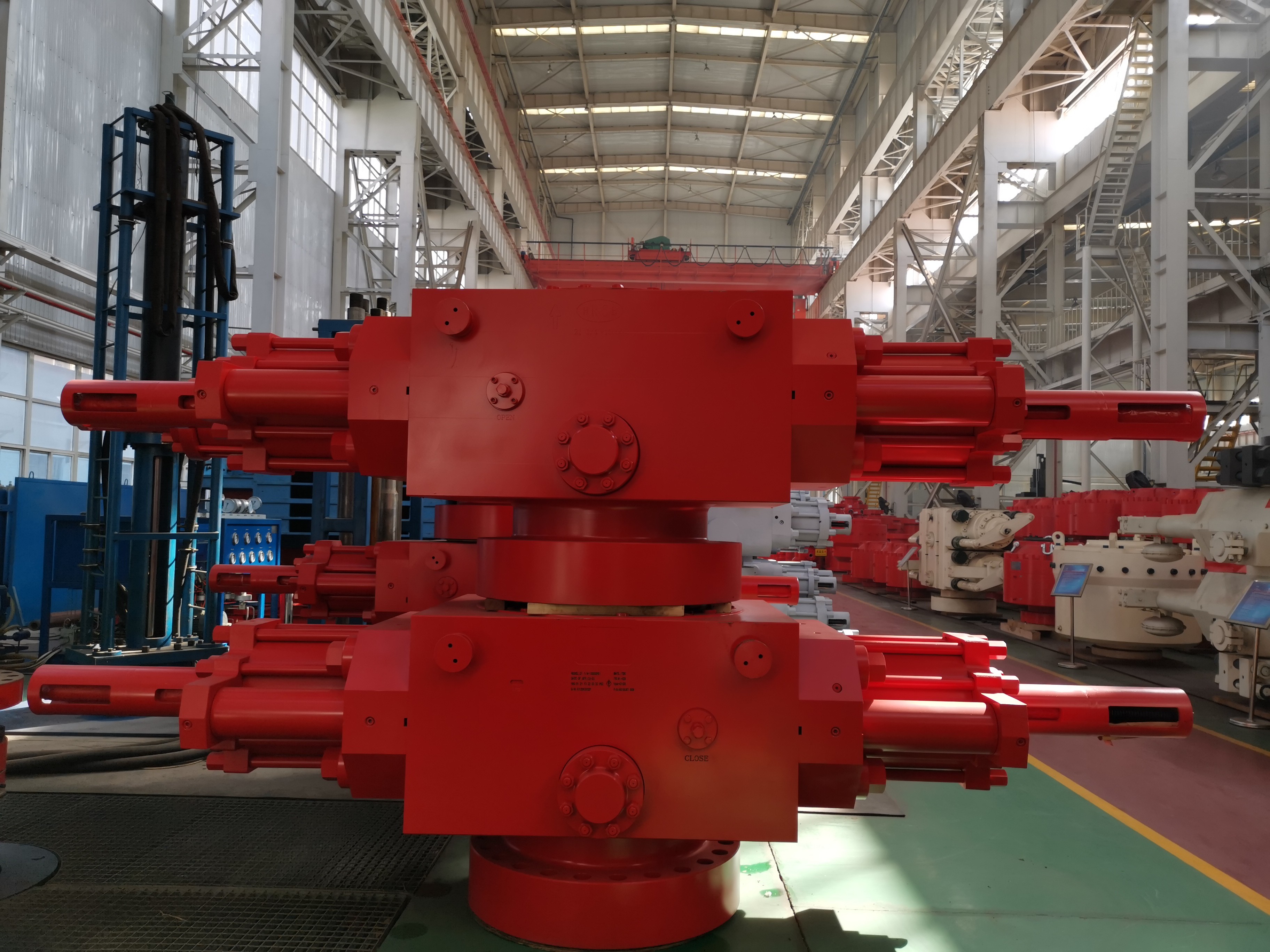

ไฮดรอลิก เปิดและปิดกระปุก ระบบควบคุมป้องกันการระเบิด ด้านล่าง
การนํามาใช้ระบบควบคุมเครื่องป้องกันการระเบิด
ระบบล็อคที่ทํางานด้วยไฮดรอลิกหรือมือ
รวมถึงการปรับประทับทางสอง
ให้บริการโครงสร้างประตูเรียบและข้าง หรือโครงสร้างประตูเรียบแบบควบคุมไฮดรอลิก
ประตูข้างและเปลือกถูกเชื่อมต่อผ่านหมุนสาม
การเปิดและปิดซองในลําดับ, ใช้แท่งความดัน (C type ram BOP)
กรอบนําวางไว้ที่ปลายประตูข้าง เมื่อเปิดประตู แรมสามารถดึงไปตามรถเลนนําและเปลี่ยน โดยเฉพาะอย่างยิ่งตัวชี้วัด BOP Pistons แรมชนิด Dเมื่อเปิดประตู, แรมสามารถดึงไปตามรถเลื่อนนําและเปลี่ยน, โดยเฉพาะอย่างยิ่ง D ประเภทแรม BOP จันทบุรุษ
เมื่อเปิดประตู, แมมสามารถดึงไปตามรถเลื่อนนําและเปลี่ยน, โดยเฉพาะอย่างยิ่ง D ประเภทแมมม BOP ปิสตันตัวชี้.
ถนนน้ํามันถูกซ่อนไว้โดยเจตนา
รูปทรงของช่องแกะเป็นทรงเอลิปซ์
TเอกนิคSการกําหนดระบบควบคุมเครื่องป้องกันการระเบิด
| รายการ |
โบปแรมเดียว (พร้อมเครื่องเสริม) |
BOP แรมสองตัว (ห้องหนึ่งที่มีเครื่องยกระดับ) |
||
| รุ่น | 13 5/8-5000psi | 13 5/8-5000psi | ||
| ประเภทเชื่อมต่อด้านบน | มีสติ๊ด | ผงผง | มีสติ๊ด | ผงผง |
| ประเภทเชื่อมต่อด้านล่าง | ผงผง | ผงผง | ผงผง | ผงผง |
| น้ําหนัก kg | 5680 | 5888 | 10371 | 10651 |
| ความสูง H mm | 750 | 960 | 1285 | 1495 |
| ความแรงโน้มถ่วง G mm | 490 | 515 | 805 | 830 |
| ระดับความต้องการการทํางาน | PR2 | |||
| โรด | 346.1 มิลลิเมตร (13 5/8 ") | |||
| ความดันการทดสอบของความดันไฮโดราสติก | 51.8MPa (7,500psi) | |||
| ความดันการทํางาน | 34.5MPa (5,000psi) | |||
| ความดันความแข็งของระบบควบคุมไฮดรอลิก | 31.1MPa ((4,500psi) | |||
| ความดันการทํางานปริมาตรฐานของระบบควบคุมไฮดรอลิก | 20.7MPa ((3,000psi) | |||
| ความดันการทํางานที่แนะนําของระบบควบคุมไฮดรอลิก | 8.4?? 10.5MPa ((1,222?? 1,518psi) | |||
| กว้างกระบอก | 342.9mm ((13 1/2′′) | |||
| กว้างกระตุ้น | 250mm ((9 7/8 ") | |||
| ปริมาณน้ํามันที่จําเป็นในการเปิดคู่หนึ่งของ ram | 41L | |||
| ปริมาณน้ํามันที่จําเป็นในการปิดคู่หนึ่งของ ram | 43L | |||
| ปริมาณน้ํามันที่ต้องการโดยปิดคู่หนึ่งของ ram ((booster) | 63L | |||
| ผ่าตัดของสายท่อควบคุมไฮดรอลิก | NPT 1 | |||
| รายละเอียดของช่องออกข้าง | 3 1/8′′-5,000psi | |||
| ระดับอุณหภูมิ | T-20/250 ((-29 ⭐ 121 °C) ((หรือหัวข้อของสัญญา) | |||
| อุณหภูมิของวัสดุโลหะ | T20/250 ((-29~121°C) ((หรือประเภทของสัญญา) | |||
| อุณหภูมิของวัสดุโลหะ | BAB ((แรงดันต่ําสุด -18°C, อุณหภูมิสูงต่อเนื่อง 66°C, อุณหภูมิสูงสุด 93°C) (หรือประกอบการของสัญญา) | |||
| อัตราปิด | 10.83:1 | |||
| อัตราปิด ((พร้อมเครื่องยกระดับ) | 17.4:1 | |||
| ขนาด Ram สําหรับการติดตั้ง |
CSO 2 3/8′′, 2 7/8′′, 3 1/2′′, 4 1/2′′, 5′′, 5 1/2′′, 7′′, 9 5/8′′, 9 7/8′′, 4′′, 10 3/4′′, 7 5/8′′, 6 5/8′′, 7 1/2′′, 2 7/8′′, 5 ′′, 3 1/2′′, 5 1/2′′, 41/2′′, 7 ′′, 2 3/8′′, 3 1/2′′, 3 1/2′′, 5 7/8′′, 3 1/2′′2 7/8 "หลุมสอง, 2 7/8 "X3 1/2"หลุมสอง, แมง shear แมง shear ทนต่อซัลเฟอร์ หมายเหตุ:มันสามารถติดตั้งแบบเดียวกัน Cameron Ram (ยกเว้น shear ram) |
|||
|
หมายเหตุ: การออกแบบและการผลิตของ BOP ถูกบังคับให้ปฏิบัติตามรายละเอียด API Spec 16A The parts contacting with well fluid within BOP shall be able to resist hydrogen sulfide stress corrosion and all metallic parts contacting with well fluid meet the requirements of NACE MR-01-75/ISO15156. ((ยกเว้นแกะตัด)
|
||||
