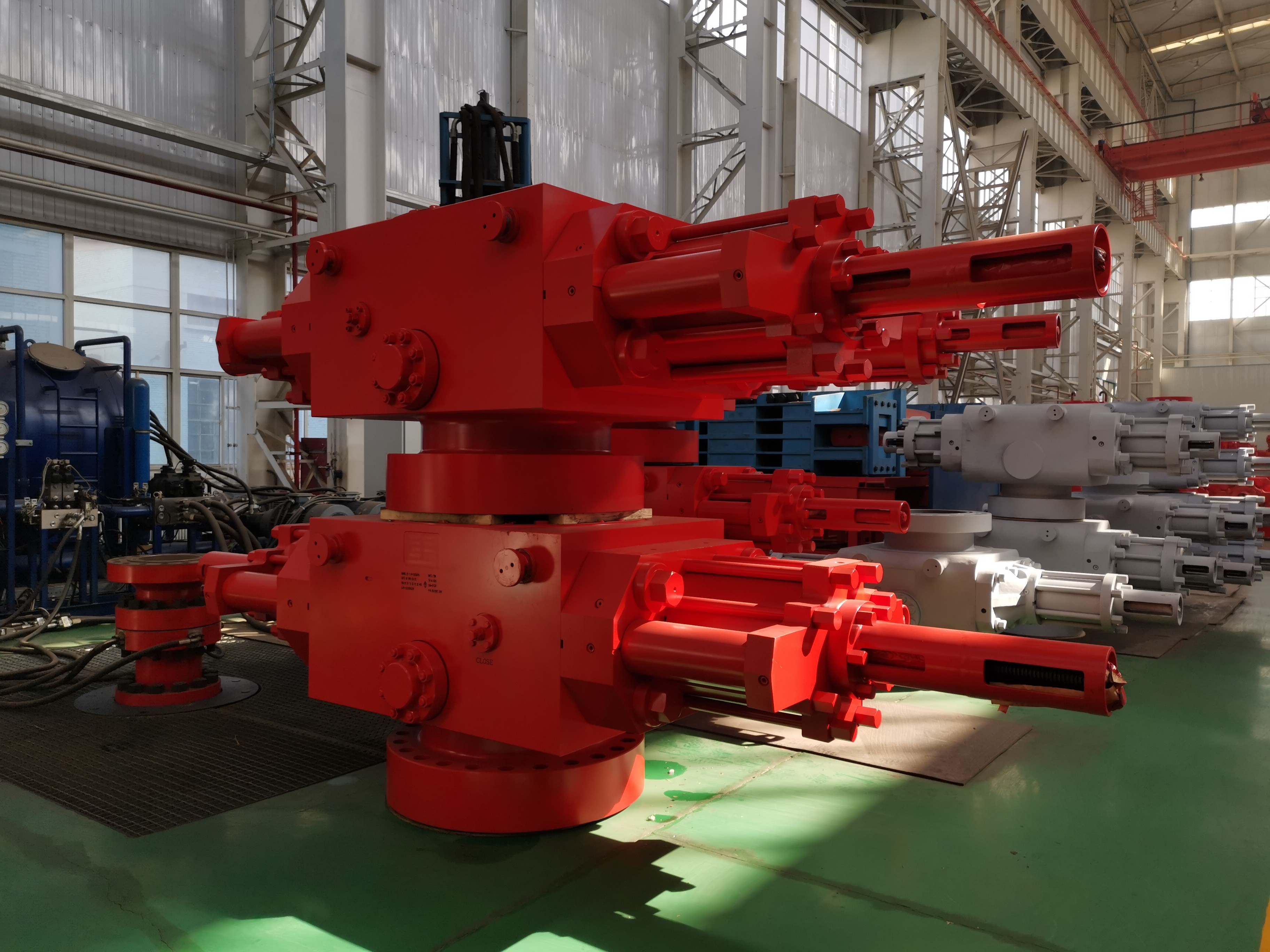

13 5/8 นิ้ว -10000psi การเจาะ ป้องกันการระเบิด Hydraulic เปิดและปิด
เครื่องป้องกันการเจาะระบายน้ําแบบไฮดรอลิก เป็นเครื่องมือสําคัญสําหรับการทํางานและการเจาะที่มีความต้องการทางเทคนิคที่หลากหลายและส่วนประกอบอื่นๆ ที่สามารถรับแรงดันได้ ผลิตจากโลหะโกงคุณภาพสูง, และห้องภายในทรงไขว่ที่ลดความเครียด, ปรับปรุงผลการปิดและป้องกันการระเบิดบ่อน้ํามันได้อย่างมีประสิทธิภาพ
ปริมาตรเทคนิคของเครื่องป้องกันการเจาะ (ไม่มีเครื่องยกระดับคู่)
| รายการ | เครื่องป้องกันการระเบิด Ram ตัวเดียว |
โรคกระแทกแรมสองครั้ง ป้องกัน |
||
| รายละเอียด | 13 5/8 - 10,000psi SR BOP | 13 5/8- 10,000psi DR BOP | ||
| การเชื่อมต่อด้านบน | มีสติ๊ด | ผงผง | มีสติ๊ด | ผงผง |
| การเชื่อมต่อด้านล่าง | ผงผง | ผงผง | ผงผง | ผงผง |
| ความสูง H mm | 850 | 1130 | 1415 | 1695 |
| น้ําหนัก |
5767 กิโลกรัม (12,816 ปอนด์) |
6322 kg (14,049 lb) | 10955 กิโลกรัม | 11510 กิโลกรัม (25,578 lb) |
| ขนาดเจาะ | 346. 1 มิลลิเมตร (13 5/8′′) | |||
| ความดันการทดสอบแบบไฮโดรสแตต | 105MPa (15,000psi) | |||
| ความดันการทํางาน | 70 MPa (10,000psi) | |||
| ระบบควบคุมไฮดรอลิก ความแข็งแรง ความดันการทดสอบ | 31.5 MPa ((4,500psi) | |||
| ความดันการทํางานระดับระดับระบบควบคุมไฮดรอลิก | 21 MPa ((3,000psi) | |||
| ความดันการทํางานที่แนะนําสําหรับเครื่องควบคุมไฮดรอลิก | 8.410.5MPa (( 1,200 1,500psi) | |||
| กว้างกระบอก | 342.9mm ((13 1/2′′) | |||
| ปริมาตรของห้องเปิดสําหรับ 1 ชุดของ Ram | 41L | |||
| ปริมาณห้องปิดสําหรับชุดหนึ่งของ Ram | 43L | |||
| สายของสานไฮดรอลิก | NPT 1 | |||
|
รายละเอียดด้าน การออก |
4 1/16′′- 10,000psi หรือตามสัญญาเฉพาะเจาะจง | |||
| อุณหภูมิ | T20 ((-29~121°C) หรือตามสัญญาเฉพาะเจาะจง | |||
| อัตราการปิด | 10.83: 1 | |||
| ขนาด Ram |
แรมตาบอด 2 3/8 ′′, 2 7/8 ′′, 3 1/2 ′′, 4 1/2 ′′, 5 ′′, 5 1/2 ′′, 7 ′′, 9 5/8 ′′9 7/8 ′′,ปกติและ H2S การใช้งาน shear ram,4 ′′, 10 3/4 ′′, 7 5/8 ′′, 6 5/8 ′′, 7 1/2 ′′, 2 7/8 ′′?? 5 ′′, 3 1/2 ′′?? 5 1/2 ′′, 4 1/2 ′′?? 7 ′′, 2 3/8 ′′ 1/2′′,3 1/2′′5 7/8′′, 3 1/2′′หลุมคู่, 2 7/8′′หลุมคู่, 3 1/2′′X2 7/8 ช่องสอง หมายเหตุ:รายการ เอกลักษณ์เดียวกันอีออนของ Cameron แรมส์สามารถติดตั้งใน รายการ BOP(ยกเว้น การตัด แรม) |
|||
|
คําอธิบายอื่นๆ: รายการ การออกแบบ และ รายการ การผลิตแหวน ของ รายการ การระเบิด ป้องกัน เป็น ใน ความสอดคล้อง ด้วย รายการAPI รายละเอียด 16A มาตรฐาน. ความทนทานต่อสารสกัด ความเครียด ของไฮโดรเจน ไดซัลฟิด ของรัฐ ส่วน ของ การระเบิด ป้องกัน ใน คอนทการกระทํา ด้วย รายการ ก็ได้ น้ําเหลว ตรงกับ ถึง รายการ ความต้องการ กําหนด ในNACE MR-01-75. |
||||
