รายละเอียดสินค้า:
|
| ประเภท: | แรมบ็อบเดียว | ความดันในการทํางาน: | 10000psi |
|---|---|---|---|
| วัสดุ: | ZG25CrNiMo หล่อ | อุณหภูมิโลหะ: | T-20/250 |
| อุณหภูมิที่ไม่ใช่โลหะ: | BAB (-18℃-121℃） | ชื่ออื่น ๆ: | อุปกรณ์ป้องกันการระเบิดของแท่นขุดเจาะน้ำมัน |
| เอชทูเอส: | การตัดแต่ง H2S ตรงตามมาตรฐาน NACE 0175 | เอพีไอ: | API 16A |
| เน้น: | การเจาะ Single Ram Bop,เครื่องป้องกันการระเบิดหลอดน้ํามัน Shaffer Type,แรมบอปแบบเดียว 10000psi |
||

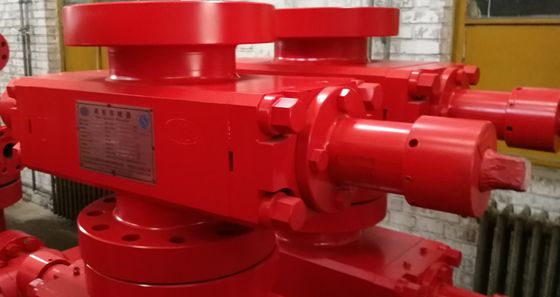

การเจาะ Single Ram Bop Shaffer ประเภทน้ํามัน Rig blowout ป้องกัน
BOP แรมถูกออกแบบมาเพื่อปิดช่องว่างระหว่างกระเป๋าและหัวบ่อน้ํา เมื่อปิดมันสามารถดําเนินการเช่น การไหลเวียนของเหลวเจาะและฆ่าบ่อน้ําผ่าน spool ตั้งอยู่ใต้ BOP หรือท่อเชื่อมต่อกับทางออกด้านข้างของร่างกาย BOPในกรณีฉุกเฉิน BOP แรมสามารถตัดเครื่องมือเจาะในหลุมเพื่อปิดมันแปลงการเจาะแกะแกะแกะแกะ BOP สามารถปิดช่องวงแหวนระหว่างกระเป๋าและท่อของขนาดที่แตกต่างกันภายในช่วงที่กําหนด.
ปริมาตรเทคนิคของ Ram Bop ตัวเดียว
| รายการ | BOP Ram เดี่ยวพร้อมเครื่องยกระดับ | โรคบีโอพีแรมสองตัว พร้อมเครื่องเสริม | ||
| ขนาด | FZ35-70 | 2FZ35-70 | ||
| ประเภทการเชื่อมต่อด้านบน | มีสติ๊ด | ผงผง | มีสติ๊ด | ผงผง |
| ประเภทการเชื่อมต่อด้านล่าง | ผงผง | ผงผง | ผงผง | ผงผง |
| น้ําหนัก (kg) |
6898 (14,320 ปอนด์) |
7433
|
12122 (26,555 ปอนด์) |
12657 (27,800 ปอนด์) |
| ความสูง (mm) | 960 | 1250 | 1491 | 1775 |
| โรด | 346.1mm (13 5/8′′) | |||
| ความดันในการทดสอบความดันแบบไฮโดรสแตต | 105MPa (15,000psi) | |||
| ความดันการทํางาน | 70MPa (10,000psi) | |||
| ความแข็งแรงของระบบควบคุมไฮดรอลิก ความดันทํางาน | 31.5MPa ((4,500psi) | |||
| ความดันการทํางานปริมาตรฐานของระบบควบคุมไฮดรอลิก | 21MPa ((3,000psi) | |||
| ความดันการทํางานที่แนะนําด้วยระบบไฮดรอลิก | 8.4 ราคา 10.5MPa ((1,200 ราคา 1,500psi) | |||
| ช่องเจาะกระบอกไฮดรอลิก | 342.9mm ((13 1/2′′) | |||
| หน่วยขยาย | 250mm ((9 7/8 ") | |||
| เปิดชุดหนึ่งของมะพร้าวน้ํามันปริมาณ | 29.5 ลิตร | |||
| ปิดชุดหนึ่งของปริมาณน้ํามันแรม | 33.5 ลิตร | |||
| ปิดชุดหนึ่งของปริมาณน้ํามัน ram (รวม boosters) | 54L | |||
| สายเชื่อมของลําเลียง | NPT 1 | |||
| ขนาดของช่องออก | 4 1/16 "-10,000psi ตามสัญญา | |||
| ระดับอุณหภูมิ | T20 ((-29 ∼ 121 °C) ตามสัญญา | |||
| อัตราการปิด λ | 1:7.4 | |||
| อัตราการปิด λ (มี Booster) | 1:11.4 | |||
|
หมายเหตุ: การออกแบบและผลิต BOP ทั้งหมดตรงกับ API Spec 16A BOP ที่ให้สามารถใช้ได้สําหรับ H2S บริการและยังตอบสนอง NACE MR-01-75. |
||||
รายการที่ 5ขนาด Ram สําหรับการติดตั้ง
| ขนาด Ram สําหรับการติดตั้ง | ขนาดขั้นสูงสุดของท่อคือ 10 3/4 ",5" 5 1/2 "VBR,2 7/8" 5 "VBR,3 1/2" 5 "VBR,5" 7 "VBR,3 1/2 "หลุมสอง, 2 7/8" หลุมสอง, 2 3/8" หลุมสอง,หลุมตัด |
