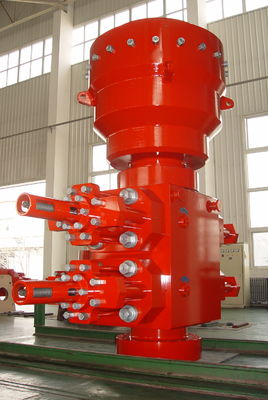

การทดสอบน้ํามัน Shaffer แบบ Double Ram Bop มาตรฐาน API
เครื่องป้องกันการระเบิด (BOP) ถูกติดตั้งในบ่อน้ําสําหรับการทดสอบน้ํามัน, การทํางาน, การเสร็จสิ้นบ่อน้ํา, และกระบวนการปฏิบัติการเพื่อป้องกันอุบัติเหตุการระเบิดมันรวมฟังก์ชันของการปิดโดยสิ้นเชิงและครึ่งปิด, และใช้งานง่ายเนื่องจากโครงสร้างที่เรียบง่าย. ด้วยความสามารถในการทนต่อสถานการณ์ความดันสูง, BOP นี้ถูกนําไปปฏิบัติเพื่อความปลอดภัยในการปิดหัวบ่อสนามน้ํามัน.
รายละเอียดของ Ram Bop สองตัว
| รุ่น |
สาวจะเปิด (1 ชุด) |
สาวๆต้องปิด (1 ชุด) |
อัตราปิด | ขนาดการประกอบ (ใน) | น้ําหนักประมาณ ((lb) | ||||||
| ความยาว (L) | ความกว้าง (W) | ความสูง (H) | |||||||||
| Flg×Flg | STD × STD | Flg × Std | Flg×Flg | STD × STD | Flg × Std | ||||||
| 4 1/16 "-20,000psi ((RS-FS ตัวเดียว) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
| 4 1/16 "-20,000psi ((RS-FS สอง) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16′′-20,000psi ((RS-FS แบบเดียว) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16 "-20,000psi ((RS-FS สอง) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
| 11′′-20,000psi ((RS-FS แบบเดียว) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11′′-20,000psi ((RS-FS สอง) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
| 18 3/4 "-20,000psi ((RS-FS สอง) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
ลักษณะของแรมบอปสองตัว
1) รูปแบบโดยทั่วไป, ร่าง BOP เป็นคล้ายกับสี่เหลี่ยม, ในกลางมีช่องแน่นที่ผ่านท่อ
สามารถผ่านและช่อง ram ที่ ram เคลื่อนย้ายในทิศทางแนวราบ
2)ประเภทของสายเชื่อม สามประเภทของสายเชื่อม คือ สายเชื่อมแบบกระดุม, แฟลนซ์, สายเชื่อมด้านบนและด้านล่างของ flanges, bolts, clamps และแหวน grooves ทั้งหมดที่ตรงกับมาตรฐาน API
