รายละเอียดสินค้า:
|
| ความกดดันจากการทำงาน: | 10000psi | การเชื่อมต่อ: | สลักด้านบนและหน้าแปลนด้านล่าง |
|---|---|---|---|
| วัสดุ: | ZG25CrNiMo หล่อ | อุณหภูมิโลหะ: | T-20/250 |
| อุณหภูมิที่ไม่ใช่โลหะ: | BAB (-18℃-121℃） | ร่องแหวน: | ฝังด้วย SS 304 ในร่องแหวนทั้งหมด |
| เอชทูเอส: | การตัดแต่ง H2S ตรงตามมาตรฐาน NACE 0175 | เอพีไอ: | API 16A ชื่อย่อ |
| เน้น: | 10000psi Single Ram BOP,Casted Single Ram Blowout Preventer,Shaffer Type Single Ram Blowout Preventer |
||

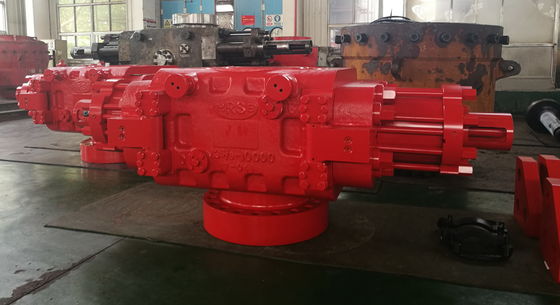

13 5/8"-10,000 PSI ตัวป้องกันการระเบิด ram เดี่ยว, สลักด้านบนและหน้าแปลนด้านล่าง, พร้อมฝากระโปรงมาตรฐาน, การล็อคด้วยมือ, ร่องวงแหวนทั้งหมดเชื่อมด้วยสแตนเลส 304, การตัดแต่ง H2S, ตรงตามมาตรฐาน NACE 0175, ระดับอุณหภูมิโลหะคือ T-20/ 250 ระดับอุณหภูมิที่ไม่ใช่โลหะคือ BAB (-18 ℃ -121 ℃) ตรงตาม API 16A 4TH Edition, API Monogrammed สมบูรณ์ด้วย COC, รายงานการทดสอบ, รายงานวัสดุ, รายงานการรักษาความร้อน ฯลฯ
พารามิเตอร์ทางเทคนิคของ ram BOP
| รายการ | Ram BOP เดี่ยวพร้อมบูสเตอร์ | Double Ram BOP พร้อมบูสเตอร์ | ||
| ขนาด | FZ35-70 | 2FZ35-70 | ||
| ประเภทการเชื่อมต่อด้านบน | ติดกระดุม | หน้าแปลน | ติดกระดุม | หน้าแปลน |
| ประเภทการเชื่อมต่อด้านล่าง | หน้าแปลน | หน้าแปลน | หน้าแปลน | หน้าแปลน |
| น้ำหนัก (กิโลกรัม) |
6898 (14,320 ปอนด์) |
7433
|
12122 (26,555 ปอนด์) |
12657 (27,800 ปอนด์) |
| ความสูง (มม.) | 960 | 1250 | 1491 | พ.ศ. 2318 |
| เจาะ | 346.1 มม. (13 5/8″) | |||
| แรงดันการทดสอบแรงดันอุทกสถิต | 105MPa (15,000psi) | |||
| จัดอันดับแรงดันใช้งาน | 70MPa (10,000psi) | |||
| ระบบควบคุมแรงดันไฮดรอลิค แรงดันใช้งาน | 31.5MPa(4,500psi) | |||
| ระบบควบคุมไฮดรอลิกจัดอันดับแรงดันใช้งาน | 21MPa(3,000psi) | |||
| แรงดันใช้งานควบคุมด้วยไฮดรอลิกที่แนะนำ | 8.4～10.5MPa(1,200～1,500psi) | |||
| กระบอกสูบไฮดรอลิก | 342.9 มม. (13 1/2″) | |||
| บูสเตอร์บูร์ | 250 มม. (9 7/8″) | |||
| เปิดปริมาตรน้ำมันกระทุ้งหนึ่งชุด | 29.5 ล | |||
| ปิดปริมาตรน้ำมันกระทุ้งหนึ่งชุด | 33.5 ล | |||
| ปิดปริมาตรน้ำมัน ram หนึ่งชุด (รวมบูสเตอร์) | 54L | |||
| ข้อต่อของท่อ | นปพ.1 | |||
| ขนาดของเต้าเสียบ | 4 1/16″-10,000psi ตามสัญญา | |||
| เกรดอุณหภูมิ | T20(-29～121℃) ตามสัญญา | |||
| ปิดอัตราส่วน λ | 1:7.4 | |||
| ปิดอัตราส่วน λ (พร้อมบูสเตอร์) | 1:11.4 | |||
|
บันทึก: การออกแบบและการผลิต BOP เป็นไปตาม API Spec 16A ทั้งหมด BOP ที่ให้มาสามารถใช้สำหรับ H2S บริการและตอบสนอง NACE MR-01-75 |
||||
รายการที่ 5ขนาดรามสำหรับการติดตั้ง
| ขนาดรามสำหรับการติดตั้ง | ท่อสูงสุดคือ 10 3/4″,5″～5 1/2″VBR ,2 7/8″～5″VBR,3 1/2″～5″VBR,5″～7″VBR,3 1 /2″รูคู่, 2 7/8″รูคู่,2 3/8″รูคู่, เฉือนกระทุ้ง |
