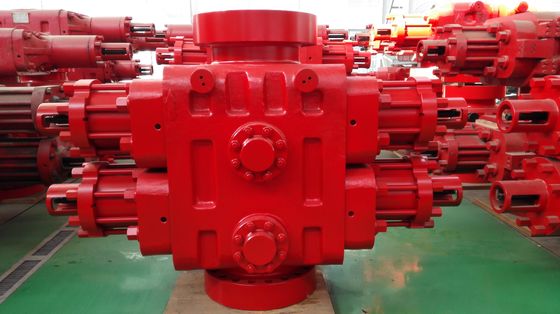

13 5/8"-10000psi Shaffer type shear double ram BOP, with shear bonnets are can shear bonnets can be 5" g105 grade drill pipe, on top and bottom flanges, can be shear 5" G105 grade drill pipe.
พารามิเตอร์ทางเทคนิคของ ram BOP
| รายการ | Ram BOP เดี่ยวพร้อมบูสเตอร์ | Double Ram BOP พร้อมบูสเตอร์ | ||
| ขนาด | FZ35-70 | 2FZ35-70 | ||
| ประเภทการเชื่อมต่อด้านบน | ติดกระดุม | หน้าแปลน | ติดกระดุม | หน้าแปลน |
| ประเภทการเชื่อมต่อด้านล่าง | หน้าแปลน | หน้าแปลน | หน้าแปลน | หน้าแปลน |
| น้ำหนัก (กิโลกรัม) |
6898 (14,320 ปอนด์) |
7433
|
12122 (26,555 ปอนด์) |
12657 (27,800 ปอนด์) |
| ความสูง (มม.) | 960 | 1250 | 1491 | พ.ศ. 2318 |
| เจาะ | 346.1 มม. (13 5/8″) | |||
| แรงดันการทดสอบแรงดันอุทกสถิต | 105MPa (15,000psi) | |||
| จัดอันดับแรงดันใช้งาน | 70MPa (10,000psi) | |||
| ระบบควบคุมแรงดันไฮดรอลิค แรงดันใช้งาน | 31.5MPa(4,500psi) | |||
| ระบบควบคุมไฮดรอลิกจัดอันดับแรงดันใช้งาน | 21MPa(3,000psi) | |||
| แรงดันใช้งานควบคุมด้วยไฮดรอลิกที่แนะนำ | 8.4～10.5MPa(1,200～1,500psi) | |||
| กระบอกสูบไฮดรอลิก | 342.9 มม. (13 1/2″) | |||
| บูสเตอร์บูร์ | 250 มม. (9 7/8″) | |||
| เปิดปริมาตรน้ำมันกระทุ้งหนึ่งชุด | 29.5 ล | |||
| ปิดปริมาตรน้ำมันกระทุ้งหนึ่งชุด | 33.5 ล | |||
| ปิดปริมาตรน้ำมัน ram หนึ่งชุด (รวมบูสเตอร์) | 54L | |||
| ข้อต่อของท่อ | นปพ.1 | |||
| ขนาดของเต้าเสียบ | 4 1/16″-10,000psi ตามสัญญา | |||
| เกรดอุณหภูมิ | T20(-29～121℃) ตามสัญญา | |||
| ปิดอัตราส่วน λ | 1:7.4 | |||
| ปิดอัตราส่วน λ (พร้อมบูสเตอร์) | 1:11.4 | |||
|
บันทึก: การออกแบบและการผลิต BOP เป็นไปตาม API Spec 16A ทั้งหมด BOP ที่ให้มาสามารถใช้สำหรับ H2S บริการและตอบสนอง NACE MR-01-75 |
||||
รายการที่ 5ขนาดรามสำหรับการติดตั้ง
| ขนาดรามสำหรับการติดตั้ง | ท่อสูงสุดคือ 10 3/4″,5″～5 1/2″VBR ,2 7/8″～5″VBR,3 1/2″～5″VBR,5″～7″VBR,3 1 /2″รูคู่, 2 7/8″รูคู่,2 3/8″รูคู่, เฉือนกระทุ้ง |
