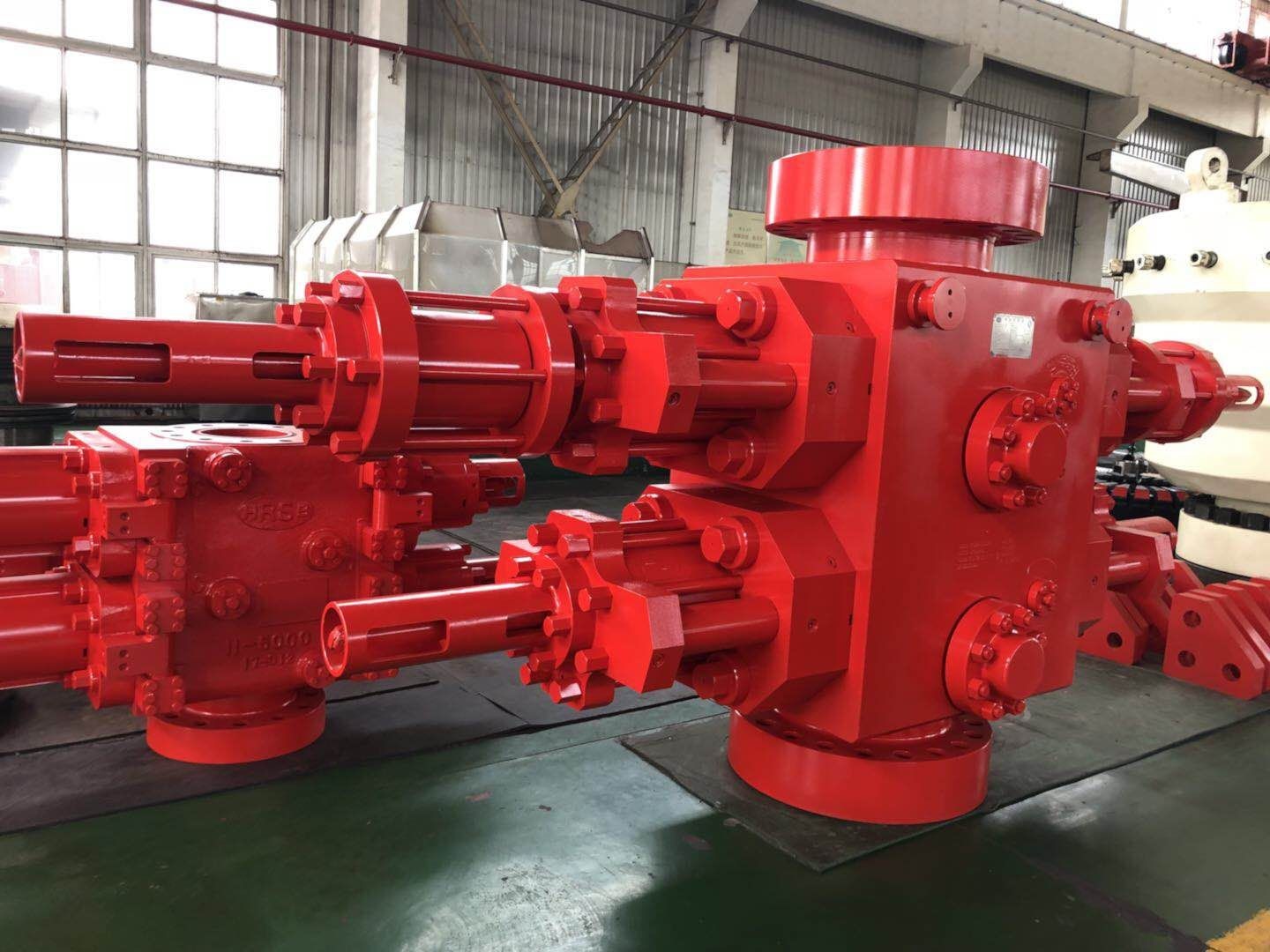

13 5/8"-10000psi double ram blowout preventer, หน้าแปลนด้านบนและด้านล่าง (ตามความต้องการของลูกค้า), ช่องด้านบนที่มีบูสเตอร์ตีคู่สามารถเฉือนท่อเจาะเกรด S135 ขนาด 5 1/2" เป็นไปตาม NACE 0175, H2S Trim , พบกับ API 16A รุ่นล่าสุด, API Monogrammed
พารามิเตอร์ทางเทคนิคของ Ram BOP (ไม่มีบูสเตอร์ควบคู่)
| รายการ | ตัวป้องกันการระเบิด Ram เดี่ยว |
ดับเบิ้ลแรมโบลเอาท์ ป้องกัน |
||
| ข้อมูลจำเพาะ | 13 5/8” - 10,000psi SR BOP | 13 5/8” - 10,000psi DR BOP | ||
| การเชื่อมต่อสูงสุด | ติดกระดุม | หน้าแปลน | ติดกระดุม | หน้าแปลน |
| การเชื่อมต่อด้านล่าง | หน้าแปลน | หน้าแปลน | หน้าแปลน | หน้าแปลน |
| ความสูง H มม | 850 | 1130 | 1415 | 1695 |
| น้ำหนัก |
5767 ㎏ (12,816 ปอนด์) |
6322 ㎏ (14,049 ปอนด์) | 1,0955 ㎏ (24,344 ปอนด์) | 11510 ㎏ (25,578 ปอนด์) |
| ขนาดรู | 346.1 มม. (13 5/8″) | |||
| แรงดันทดสอบที่หยุดนิ่ง | 105MPa (15,000psi) | |||
| จัดอันดับแรงดันใช้งาน | 70 MPa (10,000psi) | |||
| แรงดันทดสอบความแข็งแรงของระบบควบคุมไฮดรอลิก | 31.5 MPa (4,500psi) | |||
| ระบบควบคุมไฮดรอลิกแรงดันใช้งานสูงสุด | 21 MPa (3,000psi) | |||
| แรงดันใช้งานควบคุมไฮดรอลิกที่แนะนำ | 8.4～10 .5MPa(1,200～1,500psi) | |||
| เส้นผ่านศูนย์กลางกระบอกสูบ | 342.9 มม. (13 1/2″) | |||
| ปริมาณช่องเปิดสำหรับ Ram หนึ่งชุด | 41L | |||
| ปริมาณห้องปิดสำหรับ Ram หนึ่งชุด | 43L | |||
| หัวข้อของพอร์ตไฮดรอลิก | นปพ.1 | |||
|
ข้อมูลจำเพาะของด้านข้าง เต้าเสียบ |
4 1/16″- 10,000psi หรือตามสัญญาเฉพาะ | |||
| เกรดอุณหภูมิ | T20(-29～121℃) หรือตามสัญญาเฉพาะ | |||
| อัตราส่วนการปิด | 10.83:1 | |||
| ขนาดแรม |
บอดราม;2 3/8″ ,2 7/8″ ,3 1/2″ ,4 1/2″ ,5″ ,5 1/2″ ,7″ ,9 5/8″ ,9 7/8″ , บริการเฉือนแบบปกติและแบบ H2S ,4″, 10 3/4″, 7 5/8″, 6 5/8″, 7 1/2″,2 7/8″～5″,3 1 /2″～5 1/2″,4 1/2″～7″, 2 3/8″ ～3 1/2″,3 1/2″～5 7/8″, 3 1/2″รูคู่, 2 7/8″รูคู่, 3 1/2″X2 รูคู่ 7/8” บันทึก:เดอะ เฉพาะเจาะจงเดียวกันสามารถติดตั้ง ion ของ Cameron Rams ได้ใน เดอะ ตะบัน.(ยกเว้น เฉือน แกะ) |
|||
|
คำอธิบายอื่นๆ: เดอะ การออกแบบ และ เดอะ ผู้ผลิตแหวน ของ เดอะ ระเบิด ป้องกัน เป็น ใน ตาม กับ เดอะเอพีไอ ข้อมูลจำเพาะ 16ก บรรทัดฐาน. มีความทนทานต่อการกัดกร่อน ความเครียด ของไฮโดรเจน ซัลไฟด์ ของภายใน ชิ้นส่วน ของ ระเบิด ป้องกัน ใน ต่อกระทำ กับ เดอะ ดี ของเหลว สอดคล้อง ถึง เดอะ ความต้องการ ระบุไว้ ในเอ็นเอซี นาย-01-75. |
||||
