พารามิเตอร์ประสิทธิภาพ
| RS-F500 (ระบบอังกฤษ) ไดอะแกรมเชิงสัมพันธ์ของ Dill Pump Displacement and Pressure | |||||||||||
| เส้นผ่านศูนย์กลางของกระบอกสูบ | ใน | 6 3/4 | 6 1/2 | 6 | 5 1/2 | 5 | 4 1/2 | 4 | |||
| แรงดันขาออก | MPa | 9.2 | 10 | 11.7 | 13.9 | 16.8 | 20.8 | 26.3 | |||
| ปอนด์ต่อตารางนิ้ว | 1315 | 1430 | 1670 | 2528 | 2400 | 2970 | 3760 | ||||
| ความถี่ของโรคหลอดเลือดสมอง | กำลังไฟฟ้าเข้า | ปริมาณการกระจัด L/s(ลิตร/วินาที) | |||||||||
| จังหวะ/นาที | กิโลวัตต์ | แรงม้า | |||||||||
| 165 | 368 | 500 | 36.2 | 33.6 | 28.6 | 24 | 19.9 | 16.1 | 12.7 | ||
| 150 | 334.5 | 455 | 32.9 | 30.55 น | 26 | 21.8 | 18.1 | 14.64 น | 11.55 น | ||
| 140 | 312.2 | 424 | 30.72 น | 28.51 น | 24.27น | 20.36 น | 16.88 น | 13.66 น | 10.78 น | ||
| 130 | 289.9 | 394 | 28.52น | 26.47 น | 22.53น | 18.91 น | 15.68 น | 12.68 น | 10.01 น | ||
| 120 | 267.6 | 364 | 26.33น | 24.44 น | 20.8 | 17.45 น | 14.47 น | 11.71 น | 9.24 น | ||
| 110 | 245.3 | 333 | 24.1 | 22.4 | 19.07 น | 16 | 13.27 น | 10.73 น | 8.46 น | ||
| 1 | 2.23 | 3.03 | 0.219 | 0.204 | 0.173 | 0.145 | 0.121 | 0.098 | 0.077 | ||
| ตั้งค่าประสิทธิภาพเชิงกล η=90%, ค่าสัมประสิทธิ์บล็อก α=100%, ประสิทธิภาพปริมาตร= 100% | |||||||||||
ข้อกำหนดทางเทคนิค
| พารามิเตอร์ | รุ่นปั๊มผักชีลาว |
| RS-F500 | |
| กำลังไฟฟ้าเข้าที่ได้รับการจัดอันดับ | 368 กิโลวัตต์ (500 แรงม้า) |
| จัดอันดับความถี่ของโรคหลอดเลือดสมอง | 165สโต๊ค/นาที(165SPM) |
| จี้ | 190.5 มม. (7 1/2”) |
| อัตราทดเกียร์ | 4.286:1 |
| แรงดันใช้งานสูงสุด | 34.5Mpa(5000psi) |
| กรง | API #5 |
| เส้นผ่านศูนย์กลางสูงสุดของกระบอกสูบ | 6 3/4″ |
| แรงดันสูบสูงสุดของกระบอกสูบ | 9.2MPa |
| ท่อดูด | 203.2 มม. (8”) |
| ท่อทางออก | หน้าแปลน 4” (5,000psi) |
| เส้นผ่าศูนย์กลางเพลาลูกเบี้ยว | 139.7 มม. (5 1/2”) |
| สำคัญ | 31.75x31.75 มม. (1 1/4x1 1/4)″ |
| ขนาดภายนอก (เครื่องหลัก) | 3639X2369X2315 |
| น้ำหนัก (เครื่องหลัก) | 9543กก |

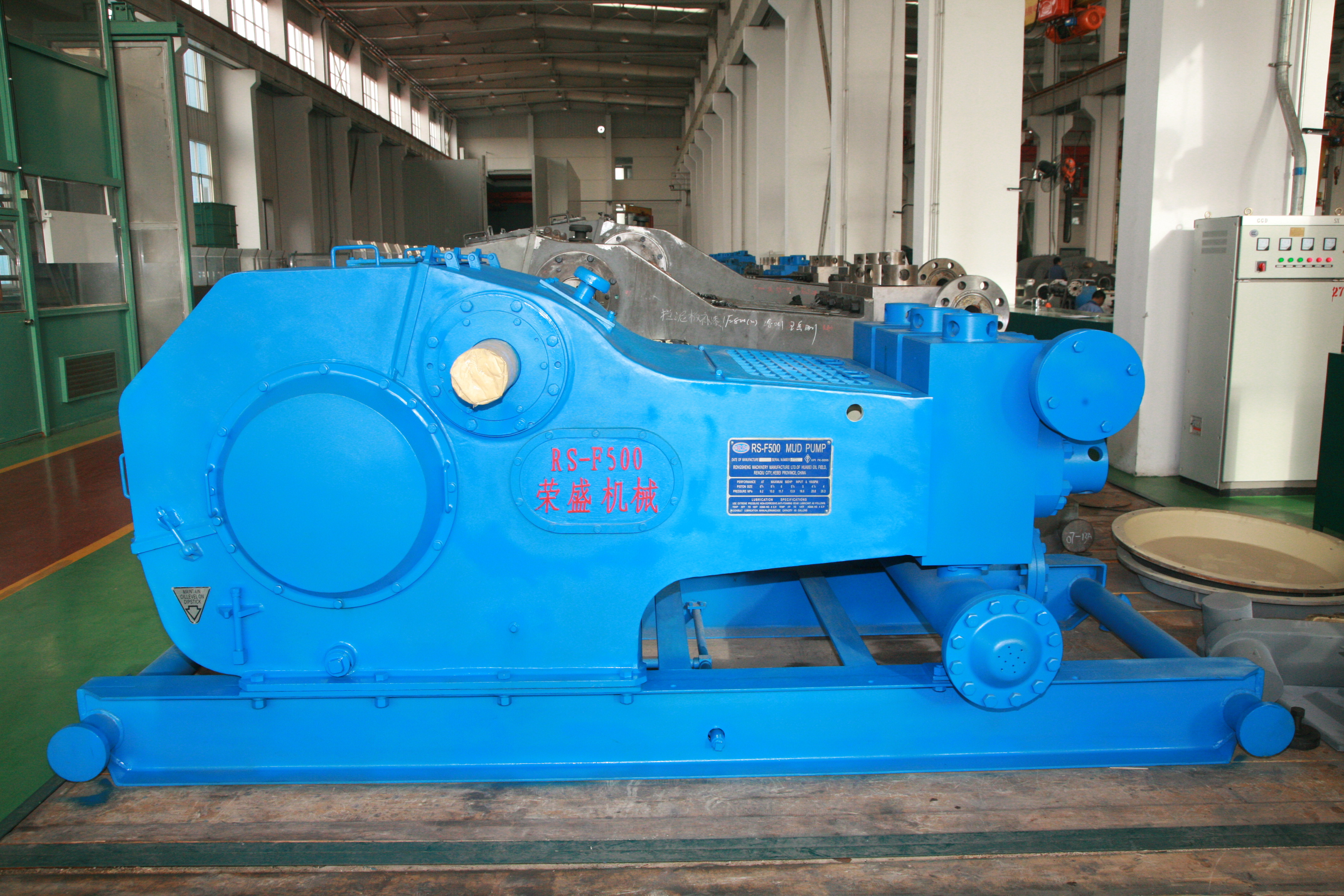

การวาดภาพ:
