597KW การขุดเจาะ โคลน ปั๊ม แสงสว่าง ปั๊มโคลนน้ำมันแรงดันสูง QF800HL

1
MOQ
10000USD~50000USD
ราคา
597KW การขุดเจาะ โคลน ปั๊ม แสงสว่าง ปั๊มโคลนน้ำมันแรงดันสูง QF800HL
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลจำเพาะ
ชื่อ: ปั๊มโคลนเจาะ 597KW
แบบอย่าง: QF800HL
กำลังไฟฟ้าเข้าที่ได้รับการจัดอันดับ:: 597000W
จังหวะต่อนาที:: 155 สพม
อัตราทดเกียร์:: 4.038:1
สูงสุด ความกดดันจากการทำงาน:: 51.7 MPa (7500 ปอนด์ต่อตารางนิ้ว)
คุณสมบัติ: ความดันสูง
แซนดาร์ด: API 7K Srandards
เน้น:

ปั๊มโคลนเจาะ 597KW

,

ปั๊มโคลนน้ำมัน 597KW

,

ปั๊มโคลนเจาะแรงดันสูง

ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Hebei Pantu
ได้รับการรับรอง: API 7K & ISO
หมายเลขรุ่น: QF800HL
การชำระเงิน
รายละเอียดการบรรจุ: 3302 มม. * 1671 มม. * 1412 มม. (13 ฟุต * 6.85 ฟุต * 5.56 ฟุต)
เวลาการส่งมอบ: 45 วัน
เงื่อนไขการชำระเงิน: แอล/C, ที/ที
สามารถในการผลิต: 20 ชุด/เดือน
รายละเอียดสินค้า

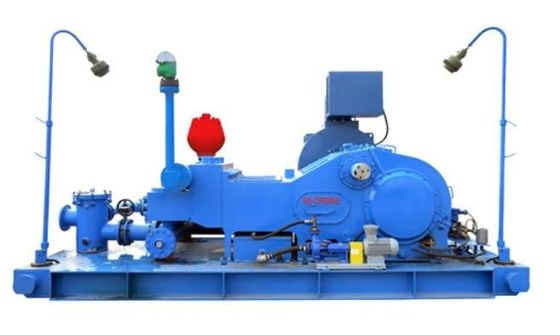

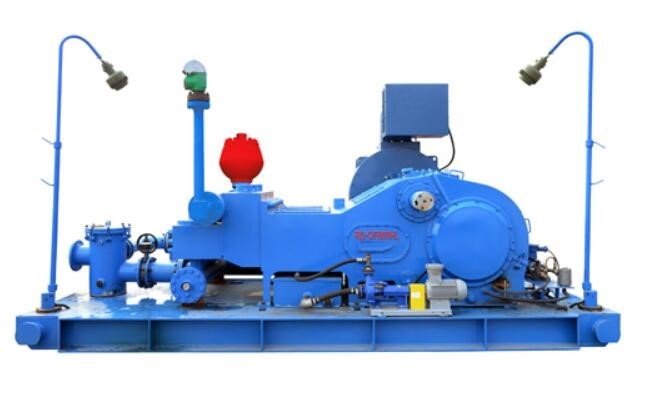

QF800HL 597KW ปั๊มโคลนเจาะแรงดันสูง



ปั๊มโคลนเจาะแรงดันสูงแบบเบาเป็นปั๊มเจาะรูปแบบใหม่ที่ออกแบบและพัฒนาโดยบริษัทของเราเพื่อตอบสนองความต้องการของการทำงานแรงดันสูงในการทำงานท่อขดไม่เพียงตอบสนองความต้องการของสภาพการทำงานพิเศษเท่านั้น แต่ยังตอบสนองการเจาะทั่วไปและการทำงานโอเวอร์โอเวอร์อีกด้วย


QF800HL ปั๊มโคลนเจาะข้อมูลจำเพาะ:


กำลังไฟฟ้าเข้าพิกัด: 597 กิโลวัตต์ (800 แรงม้า)

ระยะชักต่อนาที: 150 SPM
ความยาวช่วงชัก: 220 มม. (8.66")

อัตราทดเกียร์: 4.038:1
สูงสุดแรงดันใช้งาน: 51.7 MPa (7500 psi)

วาล์ว: API #5
Max.Liner Size : 160 มม. (6")
หน้าแปลนทางเข้าดูด : หน้าแปลน 203 มม. (8")
หน้าแปลนขาออก: หน้าแปลน 103 มม. (4 1/16"), 69 MPa (10,000 psi)
ขนาดโดยรวม (L×WxH): 3800×1980×1529 mm3(12.47×6.49×4.95 ft3)

น้ำหนักโดยประมาณ: 13935 กก. (30721 ปอนด์)







QF800HL เจาะข้อมูลจำเพาะของปั๊มโคลน





ขนาดไลเนอร์ ใน 160 150 140 130 120 110 100 90
ปล่อยแรงดัน เอ็มปา
16.2
18.4
21.2
24.5 น
28.8
34.2
41.4
51.7
ปอนด์ต่อตารางนิ้ว
2350
2669
3075
3553

4177

4960
6005
7500
จังหวะต่อนาที
(สพม.)
พลัง
กิโลวัตต์ (แรงม้า)
การกระจัด L/s(GPM)
150
597
(800)
33.18 น
29.16 น
25.39น
21.90 น
18.66 น
15.67 น
12.96 น
10.49 น
140
577
(774)
30.97
27.22 น
23.70 น
20.44 น
17.42 น
14.63 น
12.10 น
9.79
130
539
(722)
28.76 น
25.27 น
22.00 น
18.98 น
16.17 น
13.58 น
11.23 น
9.09 น
120
500
(670)
26.54 น
23.33น
20.31 น
17.52 น
14.93 น
12.54 น
10.37 น
8.39 น
110
462
(619)
24.33น
21.38 น
18.62 น
16.06 น
13.68 น
11.49 น
9.50 น
7.69
100
423
(567)
22.12
19.44 น
16.93 น
14.60 น
12.44 น
10.45 น
8.64
6.99
1
3.85
(5.16)
0.2212
0.1944
0.1693
0.1460
0.1244
0.1045
0.0864
0.0699
--ข้อมูลประสิทธิภาพคำนวณโดยประสิทธิภาพเชิงกล 90% และประสิทธิภาพเชิงปริมาตร 100%
--The * นำเสนอ SPM ที่แนะนำและกำลังไฟฟ้าเข้าเมื่อปั๊มโคลนทำงานอย่างต่อเนื่อง



อะไหล่ปั๊มสารละลาย



คู่เกียร์
การขุดเจาะ โคลน ปั๊ม ใช้เกียร์ก้างปลาที่มีแรงบิดในการส่งที่มากขึ้น
และประสิทธิภาพที่มั่นคง
เพลาข้อเหวี่ยง
เพลาข้อเหวี่ยงทำจากเหล็กอัลลอยด์หล่อรูด้านในของ
เฟืองก้างปลาและเพลาข้อเหวี่ยงเชื่อมต่อกันโดยการรบกวน
ติดตั้งและยึดด้วยสลักเกลียวและน็อตล็อคทั้งสองด้านของเพลาข้อเหวี่ยงคือ
ติดตั้งตลับลูกปืนเม็ดกลมสองแถวที่หัวใจถึง
ให้ความมั่นคงในการทำงานและปรับปรุงความจุแบริ่ง
เพลาลูกเบี้ยว
มันทำจากเหล็กอัลลอยด์ตีขึ้นรูปบนเพลามีเฟืองก้างปลา
ซึ่งผิวฟันมีความแข็งปานกลางมีการต่อเพลาที่
ปลายทั้งสองด้านซึ่งอาจติดตั้งล้อสายพานหรือล้อโซ่
ครอสเฮด
ครอสเฮดหนึ่งชิ้นถูกหล่อด้วยเหล็กหล่อแบบกลม ดังนั้น ครอสเฮด
มีความทนทานต่อการขีดข่วนได้ดีนอกเหนือจากปั๊มเจาะ RS-F500 ซึ่ง
ใช้โครงสร้างท่อนำทาง ไกด์ครอสเฮดอื่นๆ ทั้งหมดประกอบด้วย
คู่มือด้านบนและด้านล่างอาจเพิ่มปะเก็นใต้ครอสเฮด
คำแนะนำในการควบคุมศูนย์กลางก้านขยายเชื่อมต่อกับ
ครอสเฮดโดยหน้าแปลนด้วยพินเพื่อให้แน่ใจว่ามีศูนย์กลางของ
ครอสเฮดและก้านต่อการบรรจุใช้การปิดผนึกสองครั้ง
โครงสร้างซึ่งตระหนักถึงประสิทธิภาพการซีลที่ดี
กระบอกของเหลว
กระบอกของเหลวทำจากเหล็กโลหะผสมหลอมปั๊มซีรีส์ RS-F
ใช้กระบอกสูบแบบตรงโดยมีฟันเลื่อยที่ด้านบน
ด้านข้าง.พวกมันมีขนาดเล็กและมีประสิทธิภาพเชิงปริมาตรสูงมาก
พื้นผิวกระบอกสูบผ่านกระบวนการชุบนิกเกิล-สารเรืองแสง
เพิ่มความต้านทานการกัดกร่อนกระบอกสูบสามสูบคือ
ใช้แทนกันได้
