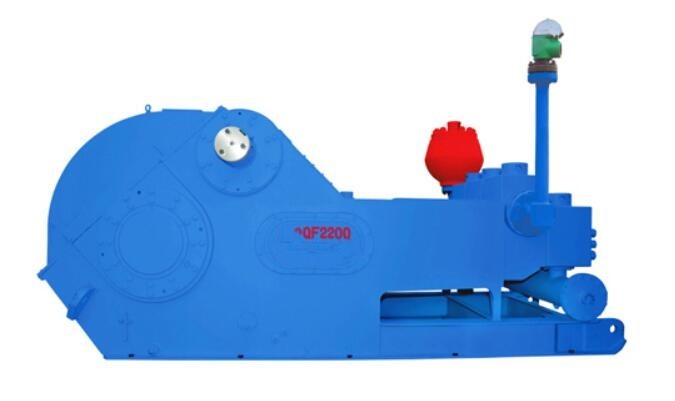

QF2200 สามเท่า ลูกสูบ การขุดเจาะ โคลน ปั๊ม ในบ่อน้ำมัน
ปั๊มโคลนเจาะ สามเท่า ลูกสูบ ข้อมูลจำเพาะ:
กำลังไฟฟ้าเข้าพิกัด : 1641 kW(2200 HP) ช่วงชักต่อนาที : 110 SPM
ความยาวช่วงชัก: 330.2 มม. (13") อัตราทดเกียร์: 3.969:1
สูงสุดแรงดันใช้งาน: 52 MPa (7500 psi) วาล์ว: API#8
ขนาดสูงสุดของ Liner : 230 มม. (9 1/20")
หน้าแปลนปากดูด: หน้าแปลน 254 มม. (10")
หน้าแปลนขาออก: 130.2 มม. (5 1/8") หน้าแปลน, 70 MPa (10000 psi) ขนาดโดยรวม (L×W×H):5065×2667×2137 mm3 (16.62×8.75×7.01 ft3)น้ำหนักโดยประมาณ: 28380 กก. (62567 ปอนด์)
พารามิเตอร์ของปั๊มโคลนเจาะ สามเท่า ลูกสูบ
| ขนาดไลเนอร์ | มม |
230
|
220
|
210
|
200
|
190
|
180
|
170
|
160
|
150
|
140
|
| ปล่อยแรงดัน | เอ็มปา |
19.5 น
|
21.7
|
23.5 น
|
25.8
|
28.7
|
31.9
|
35.8
|
40.4
|
46.0
|
51.7
|
| ปอนด์ต่อตารางนิ้ว |
2823
|
3141
|
3402
|
3735
|
4155 |
4618 |
5183
|
5849
|
6660
|
7500
|
|
| จังหวะต่อนาที (สพม.) |
พลัง กิโลวัตต์ (แรงม้า) |
การกระจัด L/s(GPM) | |||||||||
| 110 |
1640
(2200)
|
75.5
|
69
|
62.9
|
57.1
|
51.5
|
46.2
|
41.2
|
36.5
|
32.1
|
28
|
| 100 |
1490
(2543)
|
68.6
|
62.7
|
57.2
|
51.9
|
46.8
|
42.0
|
37.5
|
33.2
|
29.2
|
25.5
|
| 90 |
1342
(1800)
|
61.8
|
56.5
|
51.5
|
46.7
|
42.1
|
37.8
|
33.7
|
29.9
|
26.3
|
22.9
|
| 80 |
1192
(1600)
|
54.9
|
50.2
|
45.7
|
41.5
|
37.5
|
33.6
|
30.0
|
26.5
|
23.3
|
20.3
|
| 50 |
745.5
(1,000)
|
34.3
|
31.4
|
28.6
|
25.9
|
23.4
|
21.0
|
18.7
|
16.6
|
14.6
|
12.7
|
| 1 |
14.9
(20)
|
0.68
|
0.63
|
0.57
|
0.52
|
0.47
|
0.42
|
0.37
|
0.33
|
0.29
|
0.25
|
| --ข้อมูลประสิทธิภาพคำนวณโดยประสิทธิภาพเชิงกล 90% และประสิทธิภาพเชิงปริมาตร 100% | |||||||||||
| --The * นำเสนอ SPM ที่แนะนำและกำลังไฟฟ้าเข้าเมื่อปั๊มโคลนทำงานอย่างต่อเนื่อง | |||||||||||
รายละเอียด
F2000 สามเท่า ลูกสูบ การขุดเจาะ โคลน ปั๊ม มีโครงสร้างที่มั่นคงและกะทัดรัดและมีขนาดเล็กพร้อมประสิทธิภาพการทำงานที่ดี ซึ่งสามารถปรับให้เข้ากับความต้องการทางเทคโนโลยีการขุดเจาะ เช่น แรงดันปั๊มสูงในบ่อน้ำมันและการกระจัดขนาดใหญ่ เป็นต้น
ปั๊มโคลนเจาะลูกสูบ F ซีรีส์ สามเท่า สามารถรักษาอัตราการชักที่ต่ำกว่าสำหรับช่วงชักยาว ซึ่งช่วยปรับปรุงประสิทธิภาพการป้อนน้ำของปั๊มโคลนได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งานของปลายของเหลว
ตัวปรับการดูดที่มีโครงสร้างขั้นสูงและบริการที่เชื่อถือได้สามารถบรรลุผลการบัฟเฟอร์ที่ดีที่สุดปลายกำลังของปั๊มโคลนซีรีส์ F นำการผสมผสานที่เชื่อถือได้ของการหล่อลื่นแบบบังคับและการหล่อลื่นแบบกระเซ็นเพื่อเพิ่มอายุการใช้งานของปลายกำลัง
