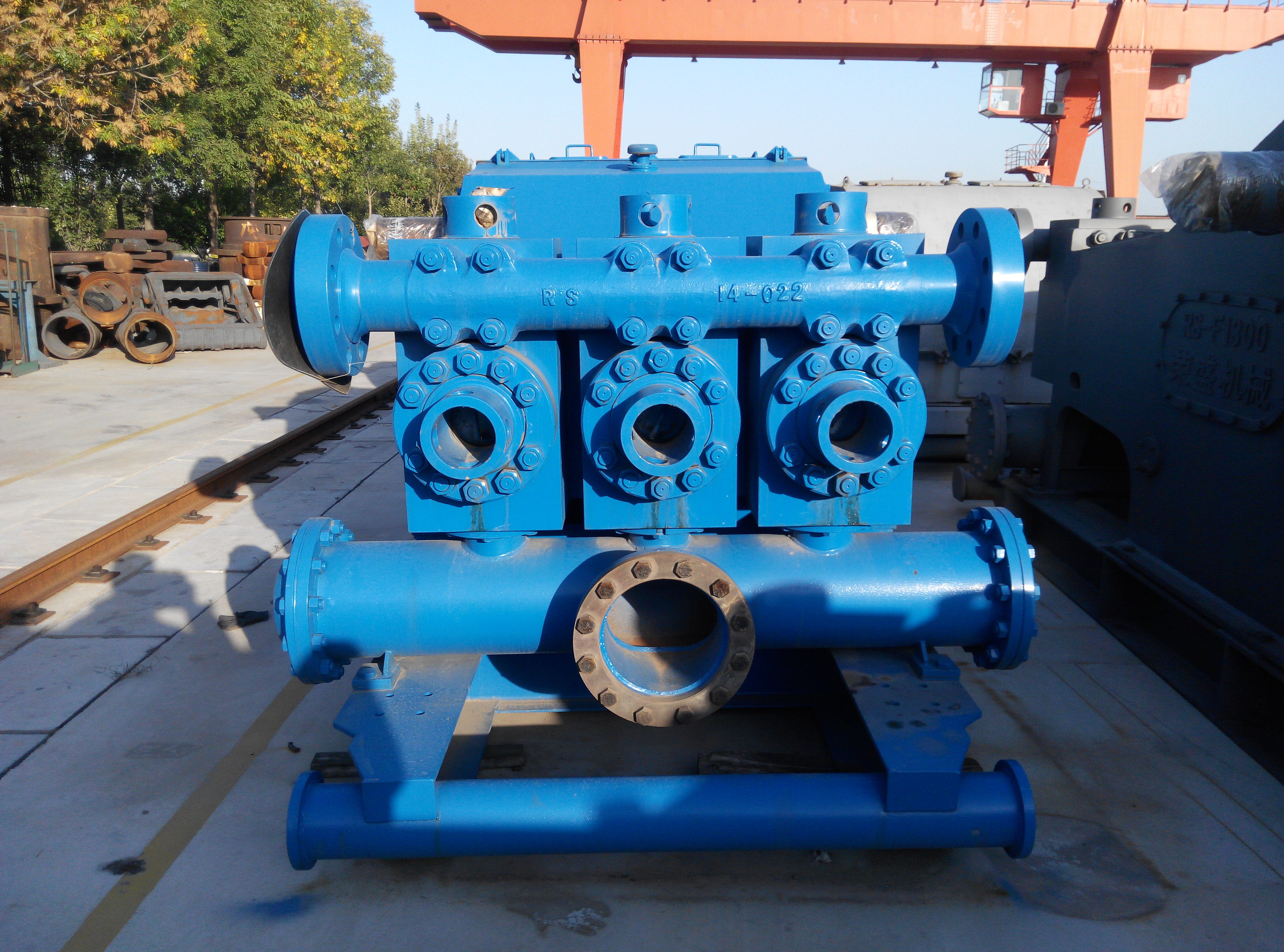

ข้อมูลทางเทคนิคสำหรับ W-446 ปั๊มสามชั้นแบบทำงานเดี่ยว
กำลังไฟฟ้าเข้าพิกัด 368kw (500HP)
สูงสุด 260 ครั้ง/นาที (260SPM)
ทำงานต่อเนื่อง 220 ครั้งต่อนาที (220SPM)
ช่วงชัก 152.4 มม. (6″)
อัตราทดเกียร์ 4.578:1
แรงดันใช้งานสูงสุด 21Mpa
ห้องวาล์ว API 4 #
เส้นผ่านศูนย์กลางกระบอกสูบสูงสุด 6″
ความดันปั๊มกระบอกสูบสูงสุด 9.17Mpa
หัวดูด 8" หน้าแปลน
หน้าแปลน 3″ (900 #) สำหรับเต้าเสียบท่อระบาย
เส้นผ่านศูนย์กลางเพลาปีกนก 95.25 มม. (3.75″)
กุญแจ 22.174x15.9มม
ขนาดภายนอกของปั๊ม: (ไม่รวมฐาน) 2479X1219X1103 มม
น้ำหนัก 4513 กก
ลักษณะโครงสร้าง
การออกแบบโครงสร้างโดยรวมของเครื่องมีขนาดกะทัดรัด ขนาดเล็ก น้ำหนักเบา และคู่เกียร์เป็นชุดเกียร์ก้างปลารวมที่มีแรงบิดในการส่งสูงและการทำงานที่เสถียรเพลาข้อเหวี่ยงเป็นเพลาข้อเหวี่ยงที่สมดุลพร้อมโครงสร้างเชื่อมแบบหลอม ซึ่งมีน้ำหนักเบา ปราศจากการสั่นสะเทือน และทำงานได้อย่างราบรื่น
ปั๊มสูบเดี่ยวแบบสามสูบ W-446 สามารถใช้กันอย่างแพร่หลายในการดำเนินงานต่างๆ ในแหล่งน้ำมันข้อมูลจำเพาะของกระบอกสูบ 41/2 "-6" ใช้โครงสร้างลูกสูบ ซึ่งเหมาะสำหรับการทำงานโอเวอร์คล็อกและการเจาะบ่อน้ำตื้น
ใบรับรอง:
ตรงตามมาตรฐาน API 7K, Q1
แบรนด์:
เราสามารถจัดหาแบรนด์ BOMCO/RONGSHENG/HH/QINGZHOU ได้ด้วย
การวาดภาพ:
