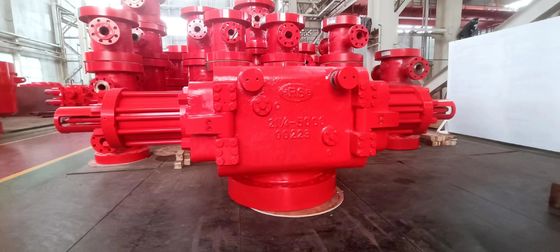

พารามิเตอร์ทางเทคนิคของ BOP ประเภท ram
รายการ |
BOP แบบ ram เดี่ยว |
BOP แบบ ram สองเท่า |
|||
| รหัสสินค้า (P/N) | RS11963 | RS11863 | |||
แบบอย่าง |
FZ28-35 | 2FZ28-35 | |||
ประเภทข้อต่อบน |
ติดกระดุม |
หน้าแปลน |
ติดกระดุม |
ติดกระดุม |
หน้าแปลน |
ประเภทข้อต่อล่าง |
หน้าแปลน |
หน้าแปลน |
ติดกระดุม |
หน้าแปลน |
หน้าแปลน |
น้ำหนัก |
2619กก (5788 ปอนด์) |
2856กก (6312 ปอนด์) |
4766กก (10533 ปอนด์) |
5003Kg (11057 ปอนด์) |
5240กก (11580 ปอนด์) |
| อืม ความสูง H มม |
670 | 900 | 830 | 1,065 | 1,305 |
เส้นผ่านศูนย์กลางปกติ |
279.4 มม. (11″) | ||||
ทดสอบแรงดันไฮโดรสแตติก |
52.5MPa (5,000psi) | ||||
จัดอันดับแรงดันใช้งาน |
35MPa (5,000psi) | ||||
แรงดันใช้งานที่กำหนดโดยนักบิน |
21MPa(3,000psi) | ||||
ความดันในการทำงานของนักบินที่แนะนำ |
8.4～10 .5MPa(1,200～1,500psi) | ||||
ปริมาณน้ำมันที่ต้องใช้ในการสตาร์ทเครื่องกระทุ้งหนึ่งคู่ |
22 ล | ||||
ปริมาณน้ำมันที่ต้องการโดยการปิดกระทุ้งหนึ่งคู่ |
24 ล | ||||
| เธรดอินเทอร์เฟซของท่อควบคุมไฮดรอลิก | เอ็นพีที 1″ | ||||
ข้อมูลจำเพาะของเต้าเสียบด้านข้าง |
3 1/8″-5,000psi หรือขึ้นอยู่กับสัญญา |
||||
เกรดอุณหภูมิ |
T20(-29～121℃) | ||||
| สัดส่วนการปิดเครื่อง | 1:11.1 | ||||
|
|
|||||
ตารางที่ 5 ข้อมูลจำเพาะของแรมที่มีอยู่
| ปิดผนึกทั้งหมด 2 1/16″, 2 3/8″,2 7/8″,3 1/2″,4″,4 1/2″,5″,5 1/2″,5 3/4″ ,6″, 6 5/8″, 7″,2 3/8″เบี้ยว, 2 7/8″เบี้ยว, 3 1/2″เบี้ยว,3 1/2″รูคู่,2 3/8″～3 1/2″ เส้นผ่านศูนย์กลางตัวแปร, 2 7/8″ ~ 5″ เส้นผ่านศูนย์กลางตัวแปร, 5″ ~ 5 1/2″ เส้นผ่านศูนย์กลางตัวแปร, เฉือน ram |
