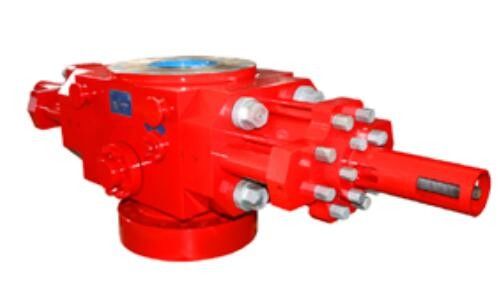

น้ำมัน 279.4MM Single Ram ตะบัน 70MPA Blow Out Preventer
คุณสมบัติของระบบป้องกันการระเบิดของแท่นขุดน้ำมัน:
1. เมื่อมีสตริงหลุมแล้ว สามารถใช้ Single Ram ตะบัน ร่วมกับชุดประกอบกระทุ้งเพื่อปิดผนึกช่องว่างประจำปีระหว่างปลอกและสายท่อ
2. เมื่อไม่มีท่อร้อยสาย สามารถใช้ Single Ram ตะบัน ร่วมกับชุดประกอบแผ่นดิสก์ปิดผนึกแบบเต็มเพื่อปิดหลุมผลิตได้
3. เมื่อมีอุปกรณ์ควบคุมแดมเปอร์ชนิดแน่นและสถานการณ์เร่งด่วน ram ตะบัน สามารถใช้ร่วมกับ shear ram cut tube string ในหลุมเพื่อปิดปากบ่อทั้งหมด
(เราสามารถจัดเตรียม ตะบัน: ขนาดรูเจาะตั้งแต่ 7 1/16” ถึง 30” แรงดันตั้งแต่ 500psi ถึง 20000psi ไม่จำกัดในรายการด้านล่าง)
| รายการ | ข้อกำหนดสำหรับระบบป้องกันการระเบิดของแท่นขุดน้ำมัน | |||||||||||||
| ขนาดและรุ่น |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
7 1/16″ -100000psi |
9″- 3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
11″ -10000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
13 5/8″ -10000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
26 3/4” -3000psi |
| กระบอกสูบ (มม./นิ้ว) | 179.4 | 179.4 | 179.4 | 228.6 | 228.6 | 279.4 | 279.4 | 279.4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
| 7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
| พิกัดแรงดันใช้งาน (MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
| 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | |
| แรงดันการทดสอบความดันอุทกสถิต (MPa/psi) | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 105 | 31.5 | 70 | 31.5 |
| 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 15,000 | 4,500 | 10,000 | 4,500 | |
| แรงดันใช้งานที่ควบคุมด้วยไฮดรอลิก (MPa/psi) | 21/3,000 | |||||||||||||
| ท่อซีลแรงดันใช้งานไฮดรอลิกที่แนะนำ (MPa/psi) | 1218~1522psi | |||||||||||||
| ปริมาณสำหรับการเปิด ram หนึ่งชุด | 36 ล | |||||||||||||
| ปริมาณสำหรับการปิดหนึ่งชุด rams | 40 ลิตร | |||||||||||||
| ทางออกของน้ำมันไฮดรอลิค | นปพ.1” | |||||||||||||
| เกรดอุณหภูมิของโลหะ | T-20/250(-29℃～121℃) | |||||||||||||
| เกรดอุณหภูมิของอโลหะ | BAB (-18℃~66℃~93℃) | |||||||||||||
| การสัมผัสวัสดุปานกลางกับของเหลวในบ่อน้ำ | ตาม NACE MR-01-75 ตรงตามมาตรฐาน API 16A 4th Edition | |||||||||||||
