รายละเอียดสินค้า:
|
| ชื่อ: | บ็อบป้องกันวงแหวน | แอปพลิเคชัน: | หลุมผลิต |
|---|---|---|---|
| จัดอันดับแรงดันใช้งาน: | 3000psi | ขนาด: | 13 5/8" |
| ช่วงอุณหภูมิสำหรับวัสดุปิดผนึกที่ไม่ใช่โลหะ: | -26℃～+177℃ | ข้อกำหนดด้านประสิทธิภาพ: | PR1、PR2 |
| เน้น: | 9 นิ้ว Cameron เป็นรูปวงแหวน ตะบัน,Wellhead Cameron เป็นรูปวงแหวน ตะบัน,Wellhead เป็นรูปวงแหวน Preventer ตะบัน |
||

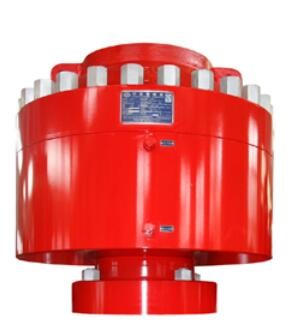

Wellhead Annular Preventer Bop 13 5/8"-3000psi
Annular Preventer Bop ถูกปิดในหลุมสำหรับการทดสอบน้ำมัน งานปรับปรุง ความสมบูรณ์ของหลุม และกระบวนการปฏิบัติงานเพื่อป้องกันอุบัติเหตุการระเบิด ฟังก์ชั่นสองส่วนแบบปิดและกึ่งปิดทั้งหมดเป็นหนึ่งเดียว Annular Preventer Bop มีโครงสร้างที่เรียบง่าย ใช้งานง่าย ทนทานต่อ ลักษณะความดันสูงใช้เพื่อป้องกันการระเบิดของหลุมปิดผนึกบ่อน้ำมันเพื่อความปลอดภัย
BOP วงแหวนทำงานอย่างไร
ปิด – เมื่อปั๊มน้ำมันไฮดรอลิกเข้าไปในพอร์ตขยาย ส่วนประกอบภายในจะถูกยกขึ้นและบีบลงในท่อ/ท่อ
เปิด – ในทางกลับกัน ถ้าของเหลวไฮดรอลิกถูกสูบเข้าไปในพอร์ตดึงกลับ องค์ประกอบจะถูกดันลงส่งผลให้ท่อคลายออก
วงแหวนกับ RAM BOP
ตัวป้องกันการระเบิดรูปวงแหวนทำหน้าที่หลายอย่างในการเจาะมันปิดผนึกช่องว่างรูปวงแหวนระหว่างท่อ ปลอก และท่อเจาะนอกจากนี้ยังช่วยรักษาซีลเมื่อปลอกท่อหรือท่อเจาะออกจากรูเจาะBOP วงแหวนสามารถซีลท่อต่างๆ ที่มีขนาดต่างกันได้ ซึ่งแตกต่างจากตัวป้องกันการระเบิดของ RAM
ข้อมูลจำเพาะของป็อบป็อปแอนนูลาร์
|
รายการ |
ข้อกำหนดสำหรับ BOP วงแหวน |
|||||||||
|
ขนาดและรุ่น |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
9″ -3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
|
มม./นิ้ว เจาะ (มม./นิ้ว) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
|
พิกัดแรงดันใช้งาน (MPa/psi) |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
|
แรงดันการทดสอบความดันอุทกสถิต (MPa/psi) |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
31.5 4,500 |
70 10,000 |
|
แรงดันใช้งานที่ควบคุมด้วยไฮดรอลิก (MPa/psi) |
21/3,000 |
|||||||||
|
ท่อซีลแรงดันใช้งานไฮดรอลิกที่แนะนำ (MPa/psi) |
1,218～1,522psi |
|||||||||
|
สูงสุดซีลแรงดันใช้งานได้ดีโดยไม่มีท่อเข้า (MPa/psi) |
10.5 1,500 |
17.5 น 2,500 |
10.5 1,500 |
17.5 น 2,500 |
10.5 1,500 |
17.5 น 2,500 |
10.5 1,500 |
17.5 น 2,500 |
10.5 1,500 |
17.5 น 2,500 |
|
ซีลแรงดันใช้งานไฮดรอลิกที่แนะนำโดยไม่มีท่อเข้า (MPa/psi) |
≤10 .5/1,500 |
|||||||||
|
เปิดสูงสุดปริมาณน้ำมัน (ลิตร) |
15 |
15 |
22.8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
|
ปิดสูงสุดปริมาณน้ำมัน (ลิตร) |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
|
ยกน้ำหนักด้วยแหวนยกสองวง (t) |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
|
ทางออกของน้ำมันไฮดรอลิค |
นปพ.1” |
|||||||||
|
เกรดอุณหภูมิของโลหะ |
T-20/250(-29℃～121℃) |
|||||||||
|
เกรดอุณหภูมิของอโลหะ |
BAB (-18℃~66℃~93℃) |
|||||||||
|
การสัมผัสวัสดุปานกลางกับของเหลวในบ่อน้ำ |
ตาม NACE MR-01-75 ตรงตามมาตรฐาน API 16A 4th Edition |
|||||||||
