เกทขนาดใหญ่ มักจะติดตั้งด้วยตัวป้องกันการระเบิดแบบ ram เพื่อสร้างช่องว่างรูปวงแหวนที่ปิดสนิทระหว่างสตริงท่อและหลุมเจาะในหลุม นอกจากนี้ กรณีของการเสียบคอลัมน์ยังสามารถทำได้แยกกัน แต่ใช้หลายครั้งในการตาย และ ไม่อนุญาตให้ใช้การปิดระบบระยะยาว

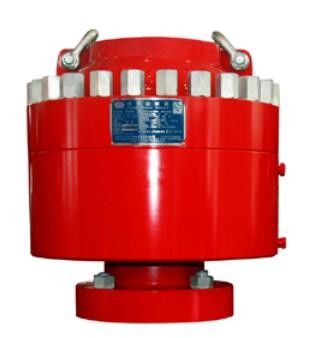

ตัวเรือนส่วนล่าง ตัวเรือนส่วนบน ลูกสูบ แหวนอะแดปเตอร์ และส่วนประกอบบรรจุภัณฑ์ส่วนประกอบทั้งหมดได้รับการออกแบบและสร้างขึ้นเพื่อให้ง่ายต่อการบำรุงรักษาและวางใจได้สูงสุด
ปิด – เมื่อปั๊มน้ำมันไฮดรอลิกเข้าไปในพอร์ตขยาย ส่วนประกอบภายในจะถูกยกขึ้นและบีบลงในท่อ/ท่อ
เปิด – ในทางกลับกัน ถ้าของเหลวไฮดรอลิกถูกสูบเข้าไปในพอร์ตดึงกลับ องค์ประกอบจะถูกดันลงส่งผลให้ท่อคลายออก
ข้อมูลจำเพาะของ Shaffer Bop
| รายการ | ข้อกำหนดสำหรับ BOP วงแหวน | |||||||||
| ขนาดและรุ่น |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
9″ -3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
| มม./นิ้ว เจาะ (มม./นิ้ว) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
| พิกัดแรงดันใช้งาน (MPa/psi) |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
| แรงดันการทดสอบความดันอุทกสถิต (MPa/psi) |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
31.5 4,500 |
70 10,000 |
| แรงดันใช้งานที่ควบคุมด้วยไฮดรอลิก (MPa/psi) | 21/3,000 | |||||||||
| ท่อซีลแรงดันใช้งานไฮดรอลิกที่แนะนำ (MPa/psi) | 1,218～1,522psi | |||||||||
| สูงสุดซีลแรงดันใช้งานได้ดีโดยไม่มีท่อเข้า (MPa/psi) |
10.5 1,500 |
17.5 น 2,500 |
10.5 1,500 |
17.5 น 2,500 |
10.5 1,500 |
17.5 น 2,500 |
10.5 1,500 |
17.5 น 2,500 |
10.5 1,500 |
17.5 น 2,500 |
| ซีลแรงดันใช้งานไฮดรอลิกที่แนะนำโดยไม่มีท่อเข้า (MPa/psi) | ≤10 .5/1,500 | |||||||||
| เปิดสูงสุดปริมาณน้ำมัน (ลิตร) | 15 | 15 | 22.8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| ปิดสูงสุดปริมาณน้ำมัน (ลิตร) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| ยกน้ำหนักด้วยแหวนยกสองวง (t) | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| ทางออกของน้ำมันไฮดรอลิค | นปพ.1” | |||||||||
| เกรดอุณหภูมิของโลหะ | T-20/250(-29℃～121℃) | |||||||||
| เกรดอุณหภูมิของอโลหะ | BAB (-18℃~66℃~93℃) | |||||||||
| การสัมผัสวัสดุปานกลางกับของเหลวในบ่อน้ำ | ตาม NACE MR-01-75 ตรงตามมาตรฐาน API 16A 4th Edition | |||||||||
