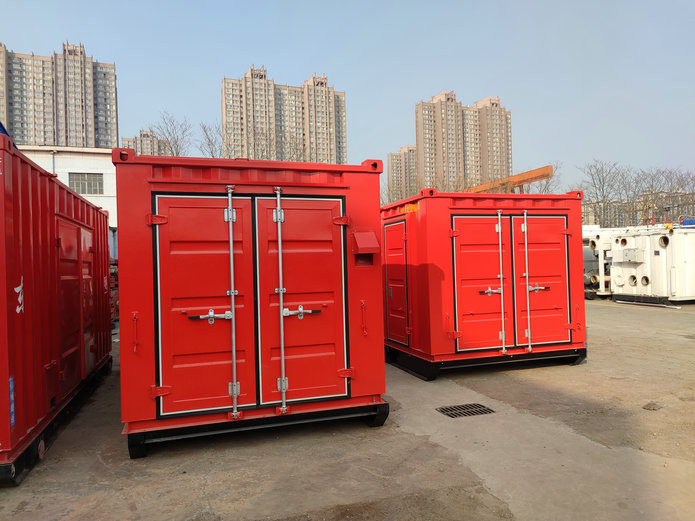

Well Control ตะบัน Control Unit รีโมทคอนโทรล
หน่วยสะสมสำหรับสแต็ค ตะบัน เป็นอุปกรณ์ชิ้นสำคัญอย่างยิ่งที่ควบคุมสแต็ค ตะบัน และเกทวาล์วที่ควบคุมโดยแรงดันไฮดรอลิก โดยเฉพาะอย่างยิ่งในการขุดเจาะและการทำงานโอเวอร์มีความจำเป็นต้องใช้งานและบำรุงรักษาระบบควบคุมไฮดรอลิกอย่างถูกต้องประกอบด้วยระบบควบคุมระยะไกล แผงสว่าน สายอากาศ (ยกเว้นชนิดไฟฟ้า) ชั้นวางท่อ (ระบบอุ่นไฟฟ้าสำหรับพื้นที่เย็น) ท่อร่วมแรงดันสูง ห้องป้องกัน ฯลฯ
พารามิเตอร์
|
รายการ |
แบบอย่าง |
จำนวนวัตถุควบคุม | ชุดสะสม | ปริมาตรกักเก็บน้ำมันที่มีประสิทธิภาพ (L) | อัตราการไหลของปั๊ม | กำลังมอเตอร์ (กิโลวัตต์) | แรงดันใช้งาน (MPa) | |||
| ปริมาณรวม |
(L) |
ปริมาณที่กำหนด (L) | ปั๊มไฟฟ้า (ลิตร/นาที) | ปั๊มลม (มล./ครั้ง) | ||||||
| 1 | FKQ240-3 | 3 | 40×6 | 120 | 560 | 20 | 165 | 11 | 21 | |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 3 | FKQ320-5 | 5 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 4 | FKQ400-5 | 5 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 5 | FKQ400-6 | 6 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1,000 | 30 | 165 | 15 | 21 | |
| 7 | FKQ480-6 | 6 | 40×12 | 240 | 1,000 | 30 | 165 | 15 | 21 | |
| 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 9 | FKQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 11 | FKQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 13 | FKQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 15 | FKQ1280-8 | 8 | 80×16 | 640 | 2543 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2543 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 17 | FKQ1280-10 | 10 | 80×16 | 640 | 2543 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1,000 | 30 | 165 | 15 | 21 | |
| 19 | FKDQ480-6 | 6 | 40×12 | 240 | 1,000 | 30 | 165 | 15 | 21 | |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 21 | FKDQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 23 | FKDQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 25 | FKDQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2543 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 27 | FKDQ1280-9 | 9 | 80×16 | 640 | 2543 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2543 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 29 | FKD640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 31 | FKD960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
ประเด็นสำคัญของการเลือกระบบควบคุม ตะบัน
เพื่อควบคุม ตะบัน ที่เชื่อถือได้และปลอดภัย ควรปฏิบัติตามมาตรฐานอุตสาหกรรมน้ำมันและก๊าซธรรมชาติ SY/T5053.2-2007 และ APl Spec 16D เมื่อคุณเลือกและซื้อผลิตภัณฑ์ที่เหมาะสมปัจจัยที่ต้องพิจารณาอย่างน้อยควรเป็น:
บันทึก:
ถาม: ซีรีส์ FKQ ใช้มัดท่อเพื่อเชื่อมต่อแผงควบคุมของ dillr กับบานหน้าต่างควบคุม renole, diler ที่ใช้งานวาล์วนิวแมติกโรตาร์ y elemerti, แผงควบคุมระยะไกลใช้กระบอกสูบเพื่อขับเคลื่อน vave 4 ทิศทาง 3 ตำแหน่ง ซีรีส์ tis สามารถเลือกคู่มือนิวแมติกได้ o นิวมาติคมอเตอร์ drven วาล์วควบคุมแรงดัน,
DQ: ซีรีส์ FKDQ ใช้สายสัญญาณเพื่อเชื่อมต่อแผงควบคุมของ trller กับแผงควบคุม renote การทำงานและการควบคุมระยะไกลเป็นแบบสัมผัส rl ctic buton แผงควบคุมระยะไกลใช้กระบอกสูบเพื่อขับเคลื่อนวาล์ว 4 ทิศทาง 3 ตำแหน่ง พร้อมวาล์วควบคุมแรงดันที่ขับเคลื่อนด้วยมอเตอร์นิวแมติก .
D: ซีรีส์ FKD ใช้สายสัญญาณเพื่อเชื่อมต่อแผงควบคุมของ drllr กับแผงควบคุมระยะไกล ส่วนควบคุมการทำงานของ theotrlle คือหน้าจอสัมผัสหรือแผงควบคุมระยะไกล lectic buron ใช้แม่เหล็กไฟฟ้าเพื่อขับเคลื่อนวาล์ว 3 ตำแหน่ง 4 ทิศทาง โดยมีวาล์วควบคุมแรงดันที่ขับเคลื่อนด้วยมอเตอร์ไฟฟ้า
หากลูกค้าต้องการสั่งซื้อ APl Specระบบควบคุม 16D และคุณต้องทำเครื่องหมาย APl monogram บนนั้น คุณต้องได้รับ fom ที่ชื่อว่า “configurationand peramelers of the ตะบัน stacks for ovder an APl Spec.ระบบควบคุม 16D jland และ surace)” จากฝ่ายขาย RongshengAfitr flng ในพารามิเตอร์ทางเทคนิคของ deti led ฝ่ายเทคนิคของ Rongsheng จะดำเนินการคำนวณการเลือก
อุปกรณ์เสริม:
ซีรีส์ทั้งหมดสามารถเลือกหน่วยทำความร้อน ตะบัน เพื่อให้ความร้อนในสภาพแวดล้อมที่เย็นจัด ทำให้ ตะบัน ทำงานได้ตามปกติ ตะบัน shouls มีความร้อน ucto)FKDQ & FKD ซีรีส์สามารถเลือกฟังก์ชันการควบคุมระยะไกลแบบไร้สายได้
