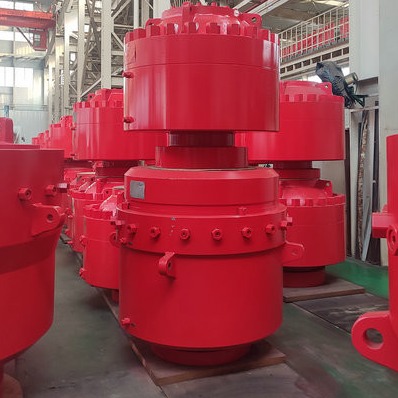

11 นิ้ว 5000psi ชาฟเฟอร์ เป็นรูปวงแหวน ตะบัน Oilfield การขุดเจาะ
วงแหวนป็อบคืออะไร
เมื่อใช้ร่วมกับระบบควบคุมไฮดรอลิก เป็นรูปวงแหวน ตะบัน จะผนึกวงแหวนขนาดต่างๆ กันเมื่อใช้งานท่อในรูเป็นรูปวงแหวน ตะบัน ยังสามารถปิดผนึกพื้นที่รูปวงแหวนซึ่งเกิดจาก Kelly, เครื่องมือคว้าน, สายเคเบิล, ลวดสลิง ฯลฯ และหลุมเจาะเมื่อไม่มีท่ออยู่ในนั้นเมื่อใช้ร่วมกับวาล์วควบคุมแรงดันและหม้อสะสม ตัวป้องกันการเป่าลมรูปวงแหวนจะให้บริการดูด
แกนยาง ram เกรดสูงและการซีลหน้าแปลนด้านข้างสามารถตอบสนองสถานการณ์ที่รุนแรง เช่น อุณหภูมิสูงและต่ำหรือสภาวะที่เป็นกรด
ตะบัน วงแหวนทำงานอย่างไร
ปิด – เมื่อปั๊มน้ำมันไฮดรอลิกเข้าไปในพอร์ตขยาย ชิ้นส่วนภายในจะถูกยกขึ้นและบีบลงในท่อ/ท่อ
เปิด – ในทางกลับกัน ถ้าของเหลวไฮดรอลิกถูกสูบเข้าไปในพอร์ตดึงกลับ องค์ประกอบจะถูกดันลงส่งผลให้ท่อคลายออก
วงแหวนกับ RAM ตะบัน
ตัวป้องกันการระเบิดรูปวงแหวนทำหน้าที่หลายอย่างในการเจาะมันปิดผนึกช่องว่างรูปวงแหวนระหว่างท่อ ปลอก และท่อเจาะนอกจากนี้ยังช่วยรักษาซีลเมื่อปลอกท่อหรือท่อเจาะออกจากรูเจาะตะบัน วงแหวนสามารถซีลท่อต่างๆ ที่มีขนาดต่างกันได้ ซึ่งแตกต่างจากตัวป้องกันการระเบิดของ RAM
ข้อมูลจำเพาะของ ชาฟเฟอร์ ตะบัน
|
รายการ |
ข้อกำหนดสำหรับ ตะบัน วงแหวน |
|||||||||
|
ขนาดและรุ่น |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
9″ -3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
|
มม./นิ้ว เจาะ (มม./นิ้ว) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
|
พิกัดแรงดันใช้งาน (MPa/psi) |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
|
แรงดันการทดสอบความดันอุทกสถิต (MPa/psi) |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
31.5 4,500 |
70 10,000 |
|
แรงดันใช้งานที่ควบคุมด้วยไฮดรอลิก (MPa/psi) |
21/3,000 |
|||||||||
|
ท่อซีลแรงดันใช้งานไฮดรอลิกที่แนะนำ (MPa/psi) |
1,218～1,522psi |
|||||||||
|
สูงสุดซีลแรงดันใช้งานได้ดีโดยไม่มีท่อเข้า (MPa/psi) |
10.5 1,500 |
17.5 น 2,500 |
10.5 1,500 |
17.5 น 2,500 |
10.5 1,500 |
17.5 น 2,500 |
10.5 1,500 |
17.5 น 2,500 |
10.5 1,500 |
17.5 น 2,500 |
|
ซีลแรงดันใช้งานไฮดรอลิกที่แนะนำโดยไม่มีท่อเข้า (MPa/psi) |
≤10 .5/1,500 |
|||||||||
|
เปิดสูงสุดปริมาณน้ำมัน (ลิตร) |
15 |
15 |
22.8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
|
ปิดสูงสุดปริมาณน้ำมัน (ลิตร) |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
|
ยกน้ำหนักด้วยแหวนยกสองวง (t) |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
|
ทางออกของน้ำมันไฮดรอลิค |
นปพ.1” |
|||||||||
|
เกรดอุณหภูมิของโลหะ |
T-20/250(-29℃～121℃) |
|||||||||
|
เกรดอุณหภูมิของอโลหะ |
BAB (-18℃~66℃~93℃) |
|||||||||
|
การสัมผัสวัสดุปานกลางกับของเหลวในบ่อน้ำ |
ตาม NACE MR-01-75 ตรงตามมาตรฐาน API 16A 4th Edition |
|||||||||
