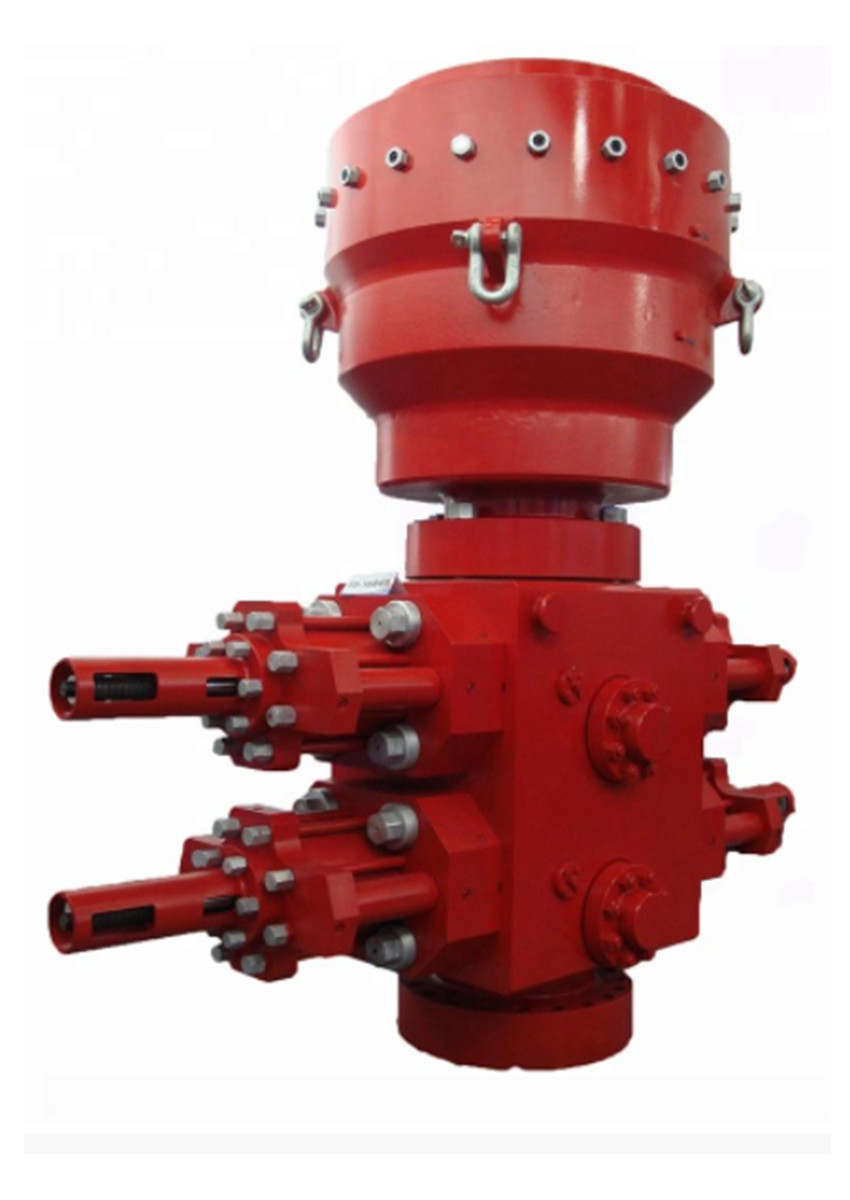

7 1/16″ Hydril เป็นรูปวงแหวน ตะบัน 3000psi Double Ram ตะบัน
Hydril เป็นรูปวงแหวน ตะบัน ได้รับการออกแบบและผลิตตามมาตรฐาน API Spec 16A
1. องค์ประกอบการบรรจุเป็นแบบทรงกลมหรือแบบเรียวที่มีปริมาณการจัดเก็บมาก ความดันในการทำงานต่ำ และฟังก์ชันการปิดผนึกที่ดีเยี่ยม
2. ฝากระโปรงมีรูปทรงครึ่งวงกลม ดังนั้นจึงไม่มีความเครียดบนฝากระโปรงทุกครั้งที่รับแรงกด
3. ฝากระโปรงและตัวถังเชื่อมต่อกันด้วยบล็อกลิ่ม ดังนั้นแรงดันจึงกระจายอย่างสม่ำเสมอ
4. องค์ประกอบการบรรจุสามารถใช้แทนกันได้กับผลิตภัณฑ์ในต่างประเทศที่คล้ายคลึงกัน
5. ใช้รูสังเกตเพื่อตรวจสอบอายุการใช้งานของชิ้นส่วนบรรจุภัณฑ์
6. ลูกสูบตั้งอยู่ในตำแหน่งต่ำเพื่อให้มีระยะเคลื่อนที่สั้นลงใช้แหวนสึกหรอที่ลูกสูบ7
7. แรงดันใช้งาน 3,000 ~ 15,000psi
พารามิเตอร์ Hydril เป็นรูปวงแหวน ตะบัน
(เราสามารถจัดเตรียม ตะบัน: ขนาดรูเจาะตั้งแต่ 7 1/16” ถึง 30” แรงดันตั้งแต่ 500psi ถึง 20000psi ไม่จำกัดในรายการด้านล่าง)
| รายการ | ข้อกำหนดสำหรับ ตะบัน วงแหวน | |||||||||
| ขนาดและรุ่น |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
9″ -3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
| กระบอกสูบ (มม./นิ้ว) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
| พิกัดแรงดันใช้งาน (MPa/psi) |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
| แรงดันการทดสอบความดันอุทกสถิต (MPa/psi) |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
31.5 4,500 |
70 10,000 |
| แรงดันใช้งานที่ควบคุมด้วยไฮดรอลิก (MPa/psi) | 21/3,000 | |||||||||
| ท่อซีลแรงดันใช้งานไฮดรอลิกที่แนะนำ (MPa/psi) | 1,218～1,522psi | |||||||||
| สูงสุดซีลแรงดันใช้งานได้ดีโดยไม่มีท่อเข้า (MPa/psi) |
10.5 1,500 |
17.5 น 2,500 |
10.5 1,500 |
17.5 น 2,500 |
10.5 1,500 |
17.5 น 2,500 |
10.5 1,500 |
17.5 น 2,500 |
10.5 1,500 |
17.5 น 2,500 |
| ซีลแรงดันใช้งานไฮดรอลิกที่แนะนำโดยไม่มีท่อเข้า (MPa/psi) | ≤10 .5/1,500 | |||||||||
| เปิดสูงสุดปริมาณน้ำมัน (ลิตร) | 15 | 15 | 22.8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| ปิดสูงสุดปริมาณน้ำมัน (ลิตร) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| ยกน้ำหนักด้วยแหวนยกสองอัน (t) | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| ทางออกของน้ำมันไฮดรอลิค | นปพ.1” | |||||||||
| เกรดอุณหภูมิของโลหะ | T-20/250(-29℃～121℃) | |||||||||
| เกรดอุณหภูมิของอโลหะ | BAB (-18℃~66℃~93℃) | |||||||||
| วัสดุปานกลางที่สัมผัสกับของเหลวได้ดี | ตาม NACE MR-01-75 ตรงตามมาตรฐาน API 16A 4th Edition | |||||||||
