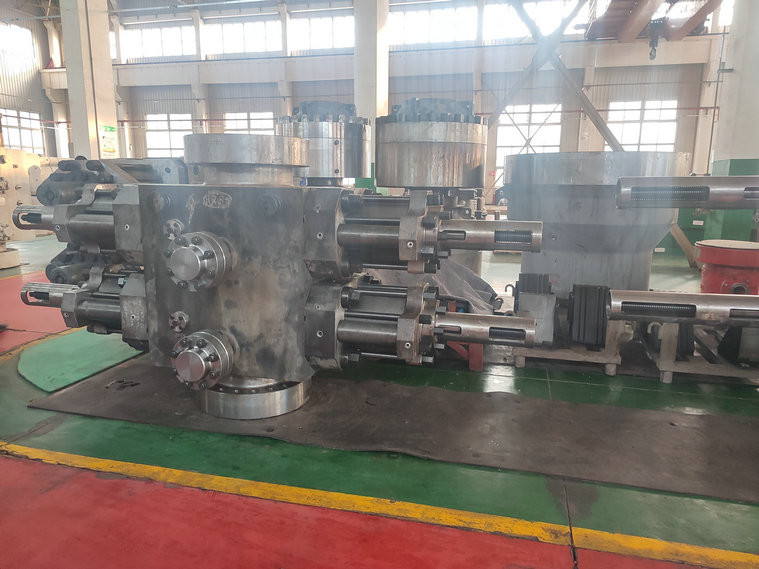

เครื่องมือขุดเจาะแบบ Ram ตะบัน ขนาด 11 นิ้วแบบเจาะรู
บทนำของ Double Ram ตะบัน
สำหรับ ram สองหน้า ram บนและหน้าล่างของ ram นั้นสมมาตรกันพอดีสำหรับเครื่องมือเจาะต่างๆ ที่มีขนาดต่างกัน จำเป็นต้องเปลี่ยนแหวนซีลยางกึ่งวงแหวนและกระทุ้งขนาดเล็กเท่านั้น ส่วนอื่นๆ สามารถเปลี่ยนได้ไม่สามารถพลิกกระทุ้งหน้าเดียวได้เครื่องตัดเฉือนสามารถเฉือนเครื่องมือเจาะในรูเพื่อปิดบ่อได้สามารถใช้ ram ตะบัน ที่มี ram เจาะแบบแปรผันได้สำหรับการปิดผนึกปลอกและเครื่องมือเจาะขนาดต่างๆ ในช่วงที่กำหนด
Double Ram ตะบัน Paremeter
| แบบอย่าง |
Gals เพื่อเปิด (1 ชุด) |
Gals เพื่อปิด (1 ชุด) |
อัตราส่วนการปิด | มิติการประกอบ (นิ้ว) | น้ำหนักโดยประมาณ (ปอนด์) | ||||||
| ความยาว (L) | ความกว้าง (ก) | ความสูง (สูง) | |||||||||
| Flg×Flg | มาตรฐาน×มาตรฐาน | Flg×Std | Flg×Flg | มาตรฐาน×มาตรฐาน | Flg×Std | ||||||
| 4 1/16″-20,000psi (RS-FS เดียว) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 น | 33.27 น | 18.11 น | 23.82 น | 3491 | 3147 | 3319 |
| 4 1/16″-20,000psi (คู่ RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 น | 46.30 น | 31.14 น | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16″-20,000psi (RS-FS เดียว) | 7.05 น | 7.26 น | 13.7 | 112.05 | 38.27 น | 48.03 น | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16″-20,000psi (คู่ RS-FS) | 7.05 น | 7.26 น | 13.7 | 112.05 | 38.27 น | 70.87 | 47.24 น | 59.06 น | 2526 | 17886 | 18812 |
| 11″-20,000psi (เดี่ยว RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 น | 47.87 | 62.60 น | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11″-20,000psi (คู่ RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 น | 47.87 | 90.55 | 60.63 | 75.59 น | 41987 | 37291 | 39639 |
| 18 3/4″-20,000psi (คู่ RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
คุณสมบัติ Double Ram ตะบัน
1) รูปร่างโดยทั่วไป ตะบัน body จะคล้ายสี่เหลี่ยมตรงกลางมีท่อเจาะในแนวดิ่ง
สามารถผ่านได้และช่องกระทุ้งที่กระทุ้งเคลื่อนที่ในแนวนอน
2) ประเภทการเชื่อมต่อ การเชื่อมต่อสามประเภท ได้แก่ การเชื่อมต่อแบบสตั๊ด, หน้าแปลน, การเชื่อมต่อแบบหนีบด้านบนและด้านล่างขนาดหน้าแปลน โบลต์ แคลมป์ และร่องแหวนทั้งหมดเป็นไปตามมาตรฐาน API
