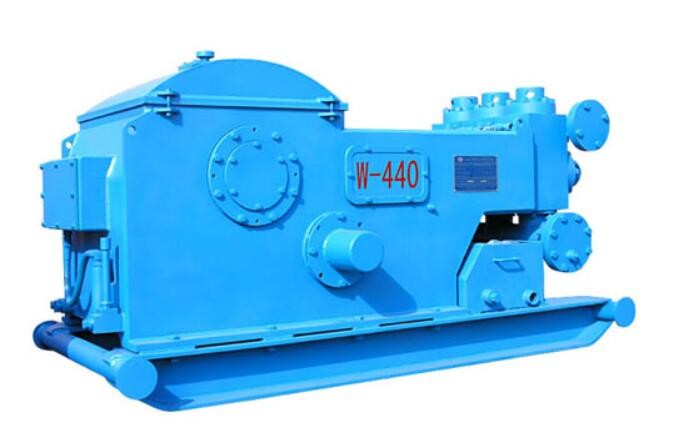

W-440 สามเท่า Single Acting Oil แท่นขุดเจาะ โคลน ปั๊ม
W-440 Oil แท่นขุดเจาะ โคลน ปั๊ม ข้อมูลจำเพาะ:
กำลังไฟฟ้าเข้าพิกัด: 328 กิโลวัตต์ (440 แรงม้า) สูงสุดระยะชักต่อนาที: 320 SPM จังหวะการทำงานต่อเนื่อง: 220 SPM ระยะชัก: 152.4 มม. (6")
อัตราทดเกียร์4.578:1
สูงสุดแรงดันใช้งาน: 34.5 MPa (5000 psi) วาล์ว: API#4
ปลายก้านสูบ : API #SA2
Max.Liner Size : 114.3 มม. (4 1/2")
หน้าแปลนทางเข้าดูด: หน้าแปลน 152.4 มม. (6 นิ้ว) 150 ปอนด์
หน้าแปลนขาออก: 52.4 มม. (2 1/16") หน้าแปลน,34.5 MPa (5000 psi)ขนาดโดยรวม (ยาว x กว้าง x สูง):2478×1219×1103 มม.3 (8.13×4×3.62 ฟุต3)น้ำหนักโดยประมาณ: 4463 กก. (9839) ปอนด์)
พารามิเตอร์ของ W-440 Oil แท่นขุดเจาะ โคลน ปั๊ม
| ขนาดไลเนอร์ | ใน | 4 1/2 | 4 1/4 | 4 | 3 3/4 | 3 1/2 | 3 |
| ปล่อยแรงดัน | MPa | 11.8 | 13.2 | 14.9 | 17.0 | 19.5 น | 26.6 |
| ปอนด์ต่อตารางนิ้ว | 1711 | พ.ศ. 2457 | 2160 | 2465 | 2828 | 3857 | |
| โรคหลอดเลือดสมองต่อนาที SPM | กำลังกิโลวัตต์ (HP) | การกระจัด L/s(GPM) | |||||
| 320 |
328 (440) |
25.0 (396.3) |
22.3 (353.5) |
19.8 (313.8) |
17.4 (275.8) |
15.1 (239.3) |
11.1 (175.9) |
| 270 |
277 (371) |
21.1 (334.4) |
18.8 (298.0) |
16.7 (264.7) |
14.7 (233.0) |
12.8 (202.9) |
9.4 (149.0) |
| 220 |
226 (303) |
17.2 (272.6) |
15.3 (242.5) |
13.6 (215.6) |
11.9 (188.6) |
10.4 (164.8) |
7.6 (120.5) |
| 170 |
174 (234) |
13.3 (210.8) |
11.9 (188.6) |
10.5 (166.4) |
9.2 (145.8) |
8.0 (126.8) |
5.9 (93.5) |
| 120 |
123 (165) |
9.4 (149.0) |
8.4 (133.1) |
7.4 (117.3) |
6.5 (103.0) |
5.7 (90.3) |
4.2 (66.6) |
| 70 |
72 (96) |
5.5 (87.2) |
4.9 (77.7) |
4.3 (68.2) |
3.8 (60.2) |
3.3 (52.3) |
2.4 (38.0) |
| 1 |
1.03 (1.38) |
0.078 (1.236) |
0.070 (1.110) |
0.062 (0.983) |
0.054 (0.856) |
0.047 (0.745) |
0.035 (0.555) |
| ● ข้อมูลประสิทธิภาพคำนวณจากประสิทธิภาพเชิงกล 90% และประสิทธิภาพเชิงปริมาตร 100% | |||||||
| ขนาดไลเนอร์ | ใน | 4 1/2 | 4 1/4 | 4 | 3 3/4 | 3 1/2 | 3 |
| การกระจัด | แกลลอน / รอบ | 1.239 | 1.102 | 0.98 | 0.857 | 0.749 | 0.548 |
| ลิตร/วินาที | 17.2 | 15.3 | 13.6 | 11.9 | 10.4 | 7.6 | |
| ปล่อยแรงดัน | ปอนด์ต่อตารางนิ้ว | 2494 | 2798.5 | 3146.5 | 3596 | 4118 | 5,000 |
| MPa | 17.2 | 19.3 | 21.7 | 24.8 | 28.4 | 34.5 | |
| ● คำนวณข้อมูลประสิทธิภาพ | ภายในเวลา 220 น. | ||||||
W-440 รายละเอียดปั้มน้ำมัน แท่นขุดเจาะ โคลน
