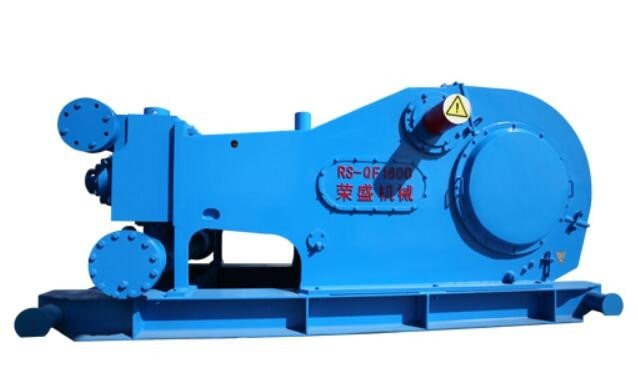

QF1600 ปั๊มโคลนสำหรับโครงสร้างประกอบการเจาะบ่อน้ำ
ข้อมูลจำเพาะของปั๊มโคลนสำหรับการขุดเจาะบ่อน้ำ:
กำลังไฟฟ้าเข้าพิกัด: 1193 กิโลวัตต์ (1600 แรงม้า)
ระยะชักต่อนาที: 130 SPM
ความยาวช่วงชัก: 279.4 มม. (11")
อัตราทดเกียร์: 3.778:1
สูงสุดแรงดันใช้งาน: 34.5 MPa (5,000 psi)
วาล์ว: API #7
ขนาดสูงสุดของ Liner : 180 มม. (7")
หน้าแปลนปากดูด: หน้าแปลน 254 มม. (10")
หน้าแปลนขาออก: หน้าแปลน 103 มม. (41/16"), 34.5 MPa (5000 psi)
ขนาดโดยรวม (ยาว×กว้าง×สูง):4359×2219×1939 มม.3(14.3×7.28×6.36 ฟุต3)
น้ำหนักโดยประมาณ: 18880 กก. (41623 ปอนด์)
พารามิเตอร์ของปั๊มโคลนสำหรับการขุดเจาะบ่อน้ำ
| ขนาดไลเนอร์ | ใน | 7 | 6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
| ปล่อยแรงดัน | เอ็มปา |
23.7
|
25.5
|
27.5
|
29.8
|
32.3 |
34.5
|
| ปอนด์ต่อตารางนิ้ว |
3440
|
3700
|
3990 |
4320 |
4685
|
5,000
|
|
| จังหวะต่อนาที (สพม.) |
พลัง กิโลวัตต์ (แรงม้า) |
การกระจัด L/s(GPM) | |||||
| 140 |
1285
(1723)
|
48.9
(775.0)
|
45.5
(721.1)
|
42.2
(668.8)
|
39.0
(618.1)
|
35.9
(569.0)
|
30.2
(478.6)
|
| 130 |
*1193
(1600)
|
45.2
(716.4)
|
42.0
(665.7)
|
39.0
(618.1)
|
36.0
(570.6)
|
33.2
(526.2)
|
27.9
(442.2)
|
| 120 |
1101
(1477)
|
41.7
(660.9
|
38.7
(613.4)
|
35.9
(569.0)
|
33.2
(526.2)
|
30.6
(485.0)
|
25.7
(407.3)
|
| 110 |
1009
(1354)
|
38.2
(605.5)
|
35.5
(562.6)
|
32.9
(521.4)
|
30.4
(481.4)
|
28.0
(443.8)
|
23.6
(374.0)
|
| 100 |
918
(1231)
|
34.7
(550.0)
|
32.3
(512.0)
|
29.9
(473.9)
|
27.7
(439.0)
|
25.5
(404.2)
|
21.4
(339.2)
|
| 50 |
459
(615)
|
17.3
(274.2)
|
16.1
(255.2)
|
14.9
(236.1)
|
13.8
(218.7)
|
12.7
(201.3)
|
10.7
(169.6)
|
| 1 |
9.18 น
(12.3)
|
0.347
(5.50)
|
0.323
(5.12)
|
0.299
(4.74)
|
0.277
(4.39)
|
0.255
(4.04)
|
0.214
(3.39)
|
| --ข้อมูลประสิทธิภาพคำนวณโดยประสิทธิภาพเชิงกล 90% และประสิทธิภาพเชิงปริมาตร 100% | |||||||
| --The * นำเสนอ SPM ที่แนะนำและกำลังไฟฟ้าเข้าเมื่อปั๊มโคลนทำงานอย่างต่อเนื่อง | |||||||
อักขระโครงสร้าง:
· เพลาข้อเหวี่ยงของ โคลน ปั๊ม For Water การขุดเจาะ ใช้โครงสร้างแบบประกอบ และวัสดุเป็นโลหะผสมเหล็กตีขึ้นรูปคุณภาพสูงปั๊มมีลักษณะของน้ำหนักที่เบา ความจุขนาดใหญ่ ความแข็งแรงต้านความเมื่อยล้าสูง และสมดุลเต็มที่เพื่อให้ปั๊มทำงานได้อย่างราบรื่นยิ่งขึ้น
· เกียร์เป็นเกียร์ก้างปลาพื้นผิวฟันได้รับการบำบัดโดยกระบวนการคาร์บูไรซิ่งและการชุบแข็ง และในกระบวนการบด ความแข็งผิวฟันจะสูง และข้อผิดพลาดของโปรไฟล์ฟันจะน้อยมีข้อได้เปรียบในด้านความจุขนาดใหญ่ ความต้านทานการกัดกร่อนป้องกันการเกิดรูพรุนที่แข็งแกร่ง ความแม่นยำในการส่งสูง ความเสถียรสูง และอื่นๆ
· ไกด์ หล่อแผ่นโลหะผสมทองแดงเมื่อเทียบกับแผ่นเหล็กหล่อทั่วไป ไกด์มีความจุสูงและอายุการใช้งานยาวนาน
· โครงสร้างหลักของปลายไฮดรอลิกและปั๊ม F แบบเดิมเหมือนกัน
· ปั๊มโคลน RS-QF1600 สำหรับการเจาะบ่อน้ำเมื่อเทียบกับปั๊ม F1600 ทั่วไป เครื่องทั้งหมดมีอัตราการสูญเสียน้ำหนัก 28.3% สะดวกกว่าสำหรับการยกและการขนส่ง
