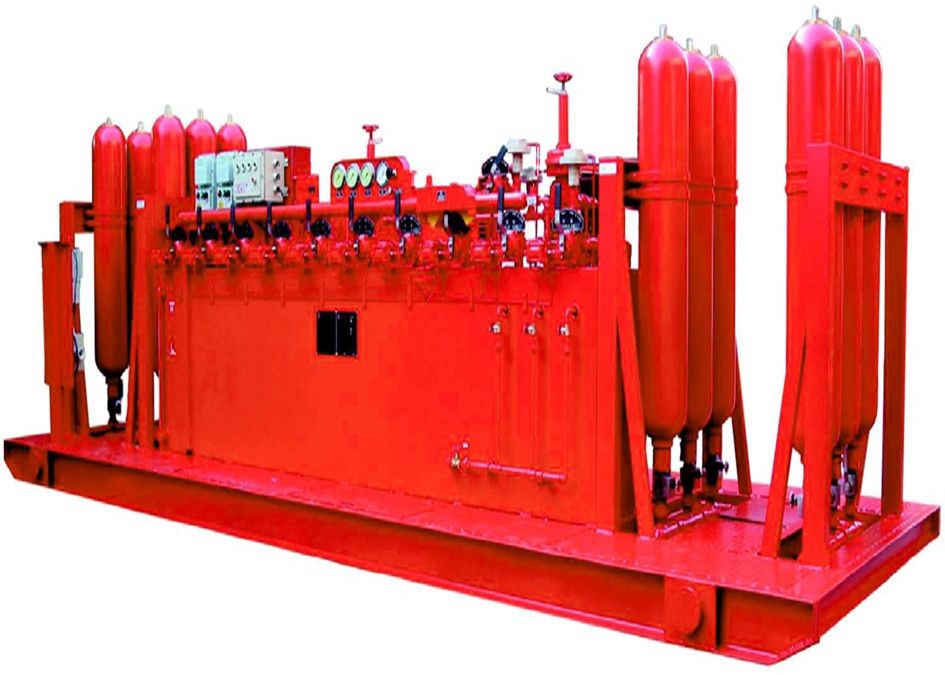

ชุดควบคุมไฮดรอลิค คูมี ตะบัน สำหรับไฮดรอลิคสำลักและฆ่า
ชุดควบคุม คูมี ตะบัน ใช้เพื่อควบคุม ตะบัน, ระบบโช้คและคิลไฮดรอลิก และอุปกรณ์ที่ขาดไม่ได้สำหรับการป้องกันการระเบิดระหว่างการขุดเจาะหรือการบำรุงรักษาบ่อน้ำในอุตสาหกรรมปิโตรเลียมและก๊าซธรรมชาติระบบควบคุม ตะบัน ทั้งหมดได้รับการออกแบบ ผลิต และตรวจสอบอย่างเคร่งครัดตามมาตรฐานแห่งชาติ SY/T5053.2-2001 & API Spec.16D
พารามิเตอร์หน่วยควบคุมไฮดรอลิก คูมี ตะบัน
| | จำนวนวัตถุควบคุม | ชุดสะสม | ปริมาตรกักเก็บน้ำมันที่มีประสิทธิภาพ (L) | อัตราการไหลของปั๊ม | กำลังมอเตอร์ (กิโลวัตต์) | แรงดันใช้งาน (MPa) | |||
| ปริมาณรวม | | ปริมาณที่กำหนด (L) | ปั๊มไฟฟ้า (ลิตร/นาที) | ปั๊มลม (มล./ครั้ง) | ||||||
| 1 | FKQ240-3 | 3 | 40×6 | 120 | 560 | 20 | 165 | 11 | 21 | |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 3 | FKQ320-5 | 5 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 4 | FKQ400-5 | 5 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 5 | FKQ400-6 | 6 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1,000 | 30 | 165 | 15 | 21 | |
| 7 | FKQ480-6 | 6 | 40×12 | 240 | 1,000 | 30 | 165 | 15 | 21 | |
| 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 9 | FKQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 11 | FKQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 13 | FKQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 15 | FKQ1280-8 | 8 | 80×16 | 640 | 2543 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2543 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 17 | FKQ1280-10 | 10 | 80×16 | 640 | 2543 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1,000 | 30 | 165 | 15 | 21 | |
| 19 | FKDQ480-6 | 6 | 40×12 | 240 | 1,000 | 30 | 165 | 15 | 21 | |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 21 | FKDQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 23 | FKDQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 25 | FKDQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2543 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 27 | FKDQ1280-9 | 9 | 80×16 | 640 | 2543 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2543 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 29 | FKD640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 31 | FKD960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
คำอธิบายหลักการหน่วยควบคุม คูมี ตะบัน ไฮดรอลิก
1. ระบบควบคุม ตะบัน เป็นอุปกรณ์ไฮดรอลิกพิเศษที่ใช้ในการควบคุม ตะบัน และวาล์วไฮดรอลิกในการปิดและเปิดสำหรับการจับคู่ประเภทและข้อกำหนดต่างๆ ของ ตะบัน stack และการปรับให้เข้ากับความต้องการของสภาพแวดล้อมการใช้งานที่แตกต่างกัน Rongsheng ได้ออกแบบและผลิตระบบควบคุม ตะบัน ประเภทต่างๆ ที่มีโครงสร้างและข้อกำหนดที่แตกต่างกัน
2. แผงควบคุมระยะไกลมีชุดปั๊มอิสระสองชุดปั๊มไฟฟ้า
สามารถจัดหาปั๊มลมหรือปั๊มมือที่มีอัตราการไหลต่างกันได้Rongsheng สามารถเสนอตัวสะสมกับ China Star
เครื่องหมาย ASME หรือ CEซีรีส์ FKQ และ FKDQ สามารถจัดหาวาล์วควบคุมแรงดันด้วยมอเตอร์แบบนิวแมติกหรือแบบนิวแมติก และซีรีส์ FKD สามารถจัดหาวาล์วควบคุมแรงดันแบบแมนนวลด้วยไฟฟ้า เพื่อให้แรงดันในการทำงานที่เสถียรและเชื่อถือได้สำหรับป็อบในซีรีส์ FKD วาล์ว 3 ตำแหน่ง 4 ทิศทางเป็นแม่เหล็กไฟฟ้าแบบขับเคลื่อน ซึ่งจะปรับให้เข้ากับอุณหภูมิแวดล้อมที่ต่ำกว่าและมีการตอบสนองการทำงานที่เร็วขึ้น
3. สามารถติดตั้งอุปกรณ์เตือนภัยได้ตามคำขอของลูกค้าโดยจะตรวจสอบแรงดันสะสม แรงดันจ่ายอากาศ และระดับของเหลวในอ่างเก็บน้ำน้ำมันไฮดรอลิกเมื่อพารามิเตอร์ข้างต้นเกินขีดจำกัดการเตือน สัญญาณภาพและเสียงจะปรากฏขึ้นทันที
4. แผงเสริมของ Dillr สามารถติดตั้งได้ตามคำขอของลูกค้า ซึ่งสามารถตรวจสอบแผงควบคุมระยะไกลได้ FKD และ FKDQ seis สามารถจัดหาแผงควบคุมไร้สาย ซึ่งสามารถใช้ควบคุม ตะบัน จากระยะไกลในพื้นที่ปลอดภัยได้ในกรณี ฉุกเฉิน ปรับปรุงความน่าเชื่อถือของการก่อสร้างการขุดเจาะ
5. ระบบสามารถติดตั้งอาคารฉนวน เครื่องปรับอากาศ เครื่องทำความร้อนไฟฟ้า เครื่องทำความร้อนถัง อุปกรณ์ทำความร้อนไฟฟ้าสำหรับมัดท่ออากาศ อุปกรณ์ทำความร้อนสำหรับ ตะบัน ฯลฯ เพื่อปรับให้เข้ากับอุณหภูมิต่ำและสภาพแวดล้อมการทำงานภาคสนามพิเศษอื่น ๆ
บันทึก:
ถาม: ซีรีส์ FKQ ใช้มัดท่อเพื่อเชื่อมต่อแผงควบคุมของนักฆ่ากับบานหน้าต่างรีโมทคอนโทรล ตัวแทนจำหน่ายดำเนินการองค์ประกอบนิวเมติกโรตารีวาล์ว แผงควบคุมระยะไกลใช้กระบอกสูบเพื่อขับเคลื่อนวาล์ว 3 ตำแหน่ง 4 ทิศทาง และซีรีส์สามารถ เลือกนิวเมติกคู่มือ o มอเตอร์นิวแมติกวาล์วปรับความดันที่ขับเคลื่อนด้วย
DQ: ซีรีส์ FKDQ ใช้สายสัญญาณเพื่อเชื่อมต่อแผงหน้าปัดกับแผงควบคุมระยะไกล องค์ประกอบการทำงานคือหน้าจอสัมผัส rl แผงควบคุมระยะไกลปุ่ม ctic ใช้กระบอกสูบเพื่อขับเคลื่อนวาล์ว 4 ทิศทาง 3 ตำแหน่ง พร้อมมอเตอร์นิวแมติก วาล์วควบคุมแรงดันขับเคลื่อน
D: ซีรีส์ FKD ใช้สายสัญญาณเพื่อเชื่อมต่อแผงดอลล่าร์กับแผงควบคุมระยะไกล องค์ประกอบการทำงานของคันเร่งคือหน้าจอสัมผัสหรือแผงควบคุมระยะไกล lectic buron ใช้แม่เหล็กไฟฟ้าเพื่อขับเคลื่อนวาล์ว 4 ทิศทาง 3 ตำแหน่ง พร้อมมอเตอร์ไฟฟ้า วาล์วควบคุมแรงดันขับเคลื่อน
หากลูกค้าต้องการสั่งซื้อ API Spec.ระบบควบคุม 16D และคุณต้องทำเครื่องหมายโมโนแกรม APl บนนั้น คุณต้องได้รับแบบฟอร์มที่ชื่อว่า "การกำหนดค่าและพารามิเตอร์ของสแต็ค ตะบัน สำหรับมากกว่า APl Specที่ดินและพื้นผิวระบบควบคุม 16D)” จากแผนกขาย Rongshengหลังจากยื่นพารามิเตอร์ทางเทคนิคโดยละเอียด ฝ่ายเทคนิคของ Rongsheng จะดำเนินการคำนวณการเลือก
อุปกรณ์เสริม:
ซีรีส์ทั้งหมดสามารถเลือกหน่วยทำความร้อน ตะบัน เพื่อให้ความร้อนในสภาพแวดล้อมที่เย็นจัด และเปิดใช้ฟังก์ชัน ตะบัน ได้ตามปกติ ตะบัน ควรมีระบบทำความร้อนด้วย) FKDQ & FKD ซีรีส์สามารถเลือกฟังก์ชันการควบคุมระยะไกลแบบไร้สายได้
