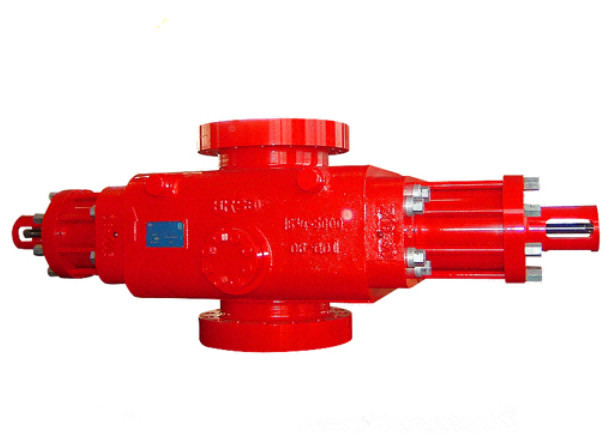

13 5/8"-5000psi Single Ram BOP, แบบหล่อ, Shaffer Type
Single Ram BOP เป็นส่วนประกอบสำคัญของอุปกรณ์ควบคุมบ่อน้ำโดดเด่นด้วยสวิตช์ที่ยืดหยุ่น ใช้งานง่าย ความปลอดภัยในการใช้งานและการบำรุงรักษาง่าย ฯลฯ Single Ram BOP ของเราได้รับการออกแบบตามข้อกำหนด API 16A โดยมีคุณภาพดีและราคาที่แข่งขันได้ดีที่สุด
(เราสามารถจัดหา BOP: ขนาดรูเจาะได้ตั้งแต่ 7 1/16”ถึง 30”, แรงดันจาก 500psi ถึง 20,000psi ไม่จำกัดในรายการด้านล่าง)
| รายการ | ข้อมูลจำเพาะสำหรับ Ram BOP | |||||||||||||
| ขนาดและรุ่น | 7 1/16″-3000psi | 7 1/16″-5000psi | 7 1/16″-100000psi | 9″-3000psi | 9″-5000psi | 11″-3000psi | 11″-5000psi | 11″-10,000psi | 13 5/8″-3000psi | 13 5/8″-5000psi | 13 5/8″-10,000psi | 20 3/4″-3000psi | 21 1/4″-5000psi | 26 3/4”-3000psi |
| 通径mm/in Bore (มม./นิ้ว) | 179.4 7 1/16 | 179.4 7 1/16 | 179.4 7 1/16 | 228.6 9 | 228.6 9 | 279.4 11 | 279.4 11 | 279.4 11 | 346.1 13 5/8 | 346.1 13 5/8 | 346.1 13 5/8 | 527 20 3/4 | 539.8 21 1/4 | 679.4 26 3/4 |
| พิกัดแรงดันใช้งาน (MPa/psi) | 21 3,000 | 35 5,000 | 70 10,000 | 21 3,000 | 35 5,000 | 21 3,000 | 35 5,000 | 70 10,000 | 21 3,000 | 35 5,000 | 70 10,000 | 21 3,000 | 35 5,000 | 21 3,000 |
| แรงดันการทดสอบความดันอุทกสถิต (MPa/psi) | 31.5 4,500 | 52.5 7,500 | 105 15,000 | 31.5 4,500 | 52.5 7,500 | 31.5 4,500 | 52.5 7,500 | 105 15,000 | 31.5 4,500 | 52.5 7,500 | 105 15,000 | 31.5 4,500 | 70 10,000 | 31.5 4,500 |
| แรงดันใช้งานที่ควบคุมด้วยระบบไฮดรอลิค (MPa/psi) | 21/3,000 | |||||||||||||
| ท่อซีลแรงดันใช้งานไฮดรอลิกที่แนะนำ (MPa/psi) | 1218~1522psi | |||||||||||||
| ปริมาณสำหรับการเปิด ram หนึ่งชุด | 36 ล | |||||||||||||
| ปริมาณสำหรับการปิดหนึ่งชุด rams | 40 ลิตร | |||||||||||||
| ทางออกของน้ำมันไฮดรอลิค | นปพ.1” | |||||||||||||
| เกรดอุณหภูมิของโลหะ | T-20/250(-29℃～121℃) | |||||||||||||
| เกรดอุณหภูมิของอโลหะ | BAB (-18℃~66℃~93℃) | |||||||||||||
| วัสดุปานกลางที่สัมผัสกับของเหลวได้ดี | ตาม NACE MR-01-75 ตรงตามมาตรฐาน API 16A 4th Edition | |||||||||||||
