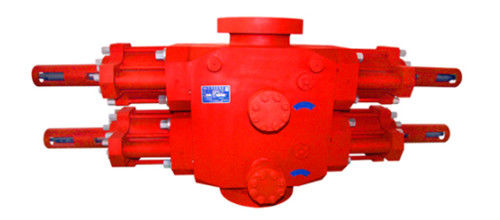

Cameron forged type double ram BOP, with shear bonnets and standard bonnets, can shear 5" grade drill pipe. ชั้นอุณหภูมิวัสดุโลหะ T-20/350, ชั้นอุณหภูมิวัสดุอโลหะคือ -18℃-121℃ (BAB) BOP เป็นไปตามมาตรฐานล่าสุด API 16A, ตรงตาม NACE 0175, การต้านทาน H2S แรมสามารถใช้แทนกันได้กับของ Cameron ผลิตในจีน จัดส่งในระยะเวลาอันสั้น
ตทางเทคนิคสการระบุของดีสองเท่า รฉันเป็น BOP กับ Booster
| รายการ |
กระทืบเดียว (พร้อมบูสเตอร์) |
BOP แรมคู่ (ห้องเดียวพร้อมบูสเตอร์) |
||
| แบบอย่าง | 13 5/8”-5000psi | 13 5/8”-5000psi | ||
| ประเภทการเชื่อมต่อด้านบน | ติดกระดุม | หน้าแปลน | ติดกระดุม | หน้าแปลน |
| ประเภทการเชื่อมต่อที่ต่ำกว่า | หน้าแปลน | หน้าแปลน | หน้าแปลน | หน้าแปลน |
| น้ำหนัก (กิโลกรัม | 5680 | 5888 | 10371 | 10651 |
| ความสูง H มม | 750 | 960 | 1285 | 1495 |
| แรงโน้มถ่วง G มม | 490 | 515 | 805 | 830 |
| ระดับความต้องการประสิทธิภาพ | พีอาร์2 | |||
| เจาะ | 346.1 มม. (13 5/8″) | |||
| ทดสอบแรงดันไฮโดรสแตติก | 51.8MPa (7,500psi) | |||
| จัดอันดับแรงดันใช้งาน | 34.5MPa (5,000psi) | |||
| ระบบควบคุมแรงดันไฮดรอลิค | 31.1MPa(4,500psi) | |||
| ระบบควบคุมไฮดรอลิกจัดอันดับแรงดันใช้งาน | 20.7MPa(3,000psi) | |||
| แรงดันการทำงานของระบบควบคุมไฮดรอลิกที่แนะนำ | 8.4～10 .5MPa(1,222～1,518psi) | |||
| เส้นผ่านศูนย์กลางกระบอกสูบ | 342.9 มม. (13 1/2″) | |||
| เส้นผ่านศูนย์กลางบูสเตอร์ | 250 มม. (9 7/8″) | |||
| ปริมาณน้ำมันที่ต้องการโดยการเปิด ram หนึ่งคู่ | 41L | |||
| ปริมาณน้ำมันที่ต้องการโดยการปิดกระทุ้งหนึ่งคู่ | 43L | |||
| ปริมาณน้ำมันที่ต้องการโดยการปิด ram(booster) หนึ่งคู่ | 63L | |||
| เธรดอินเทอร์เฟซของท่อควบคุมไฮดรอลิก | นปพ.1 | |||
| ข้อมูลจำเพาะของเต้าเสียบด้านข้าง | 3 1/8″-5,000psi | |||
| คะแนนอุณหภูมิ | T-20/250(-29～121℃)(หรือขึ้นอยู่กับสัญญา) | |||
| เกรดอุณหภูมิของวัสดุโลหะ | T20/250(-29~121℃)(หรือขึ้นอยู่กับสัญญา) | |||
| เกรดอุณหภูมิของวัสดุโลหะ | BAB(ความดันต่ำมาก -18℃, อุณหภูมิสูงต่อเนื่อง 66℃, อุณหภูมิสูงมาก 93℃) (หรือขึ้นอยู่กับสัญญา) | |||
| อัตราส่วนการปิด | 10.83:1 | |||
| อัตราส่วนปิด (พร้อมบูสเตอร์) | 17.4:1 | |||
| ขนาดรามสำหรับการติดตั้ง |
CSO, 2 3/8″, 2 7/8″, 3 1/2″, 4 1/2″, 5″, 5 1/2″, 7″, 9 5/8″, 9 7/8″, 4″,10 3/4″, 7 5/8″, 6 5/8″, 7 1/2″, 2 7/8″～5″, 3 1/2″～5 1/2″, 41/ 2″～7″, 2 3/8″～3 1/2″, 3 1/2″～5 7/8″, 3 1/2″รูคู่, 2 7/8″รูคู่, 2 7/8″ ″X3 1/2″ รูคู่, เฉือนแบบธรรมดา, เฉือนแบบต้านทานกำมะถัน หมายเหตุ: สามารถติดตั้ง Cameron Ram ชนิดเดียวกันได้ (ยกเว้น shear ram) |
|||
|
หมายเหตุ: การออกแบบและการผลิต BOP ขึ้นอยู่กับข้อกำหนด API Spec 16A ชิ้นส่วนที่สัมผัสกับของไหลภายในบ่อจะต้องสามารถต้านทานการกัดกร่อนจากความเครียดของไฮโดรเจนซัลไฟด์ได้ และชิ้นส่วนโลหะทั้งหมดที่สัมผัสกับของไหลของหลุมเจาะจะเป็นไปตามข้อกำหนดของ NACE MR-01-75/ISO15156 (ยกเว้น shear ram) |
||||
ข้อมูลจำเพาะและพารามิเตอร์การทำงานของ shear ram
(โดยไม่มีแรงดันที่ดี)
| รายการ | เจาะท่อเกรด |
ความหนา (มม.) |
แรงดันปิดของระบบไฮดรอลิก (MPa) | บันทึก |
| 1 | 5″,เกรดG-105 | 9.19 น | ≥14 | |
| 2 | 5 1/2″ เกรด G-105 | 10.54 น | ≥17 | |
| 3 | 5″,S-135 เกรด | 9.19 น | ≥16 | |
| 4 | 5 1/2″ เกรด S-135 | 9.17 น | ≥18 |
ภาพวาด:
