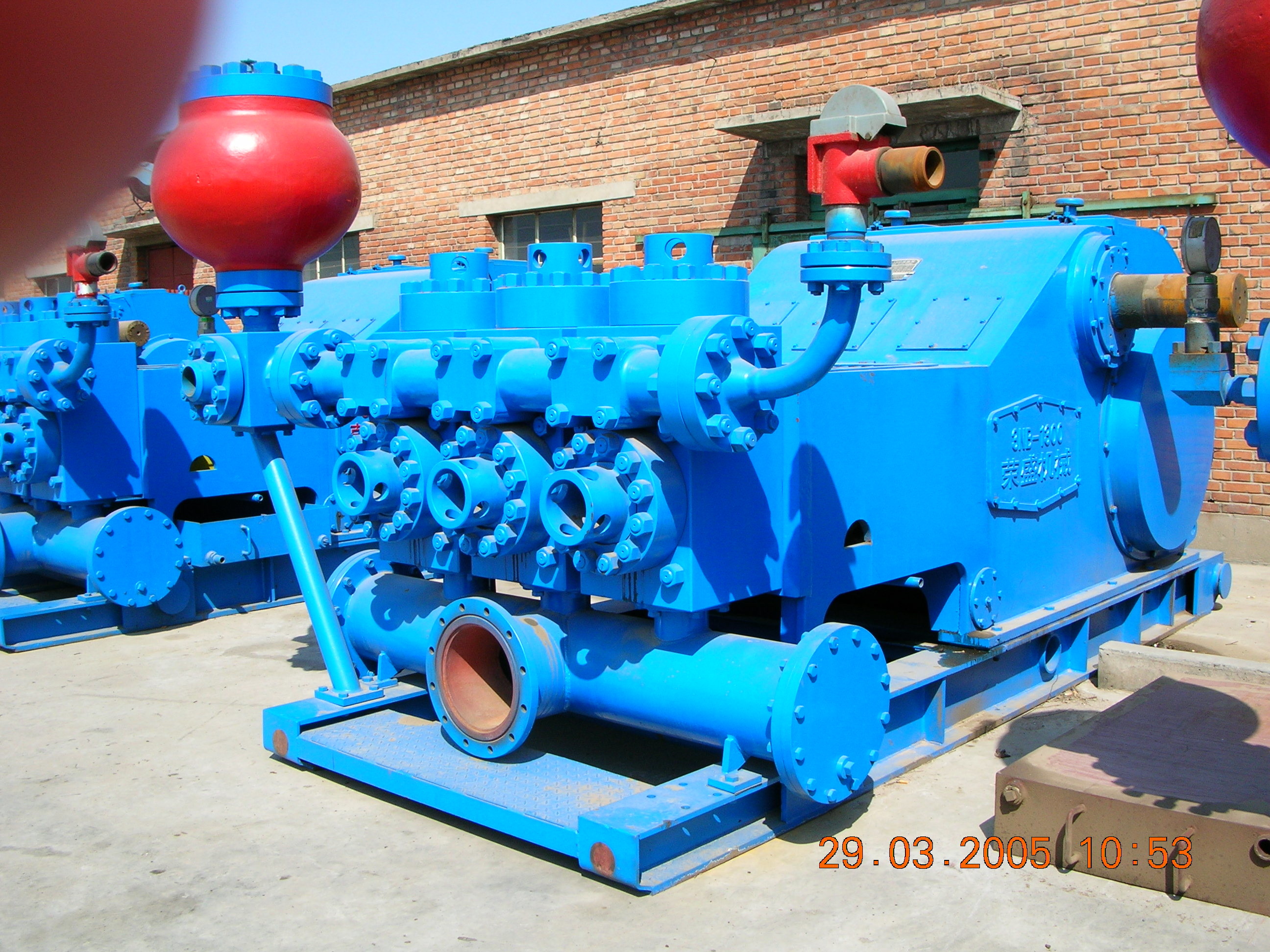

F800 ปั๊มโคลนเจาะ กำลังม้า 800HP
พารามิเตอร์ |
รุ่นปั๊ม |
|
| RS-F1000 | RS-F800 | |
| กำลังไฟฟ้าเข้าที่ได้รับการจัดอันดับ | 735kW(1000HP) | 590kW(800HP) |
|
จัดอันดับความถี่ของโรคหลอดเลือดสมอง |
140 จังหวะ/นาที (140SPM) |
150 จังหวะ/นาที (150SPM) |
| จังหวะ | 254 มม. (10″) | 229 มม. (9″) |
| อัตราทดเกียร์ | 4.207:1 | 4.185:1 |
| สูงสุดแรงดันใช้งาน | 34.5MPa | 34.5MPa |
| ห้องวาล์ว | API #6 | API # 6 |
| สูงสุดเส้นผ่านศูนย์กลางกระบอกสูบ | 170มม | 170มม |
| สูงสุดแรงดันปั๊มซับสูบ | 16.4MPa(2410psi) | 13.6MPa(1954psi) |
| ปากท่อดูด | 305 มม. (12″) | หน้าแปลน 254 มม. (10″) |
| ปากท่อระบายน้ำ | หน้าแปลน 5 1/8″5000psi | หน้าแปลน 5 1/8″5000psi |
| เส้นผ่านศูนย์กลางเพลาปีกนก | 196.9 มม. (7 3/4″) | 177.8 มม. (7″) |
| สำคัญ | 50.8ⅹ50.8มม.(2″ⅹ2″) | 44.4x44.45มม(1 3/4x1 3/4″) |
| ขนาดโดยรวม (เฟรมหลัก) | 4267X2350X1862มม | 3963X2000X1694มม |
| น้ำหนัก (เฟรมหลัก) | 18642กก | 14000กก |
| RS-F800 Drilling Pump Displacement and Pressure Relation Form | ||||||||||
| เส้นผ่านศูนย์กลางกระบอกสูบ | มม | 170 | 160 | 150 | 140 | 130 | 120 | 110 | 100 | |
| ปล่อยความดัน | MPa | 13.6 | 15.4 | 17.5 น | 20.1 | 23.3 | 27.3 | 32.5 | 34.5 | |
| ปอนด์ต่อตารางนิ้ว | 2514 | 2232 | 2536 | 2913 | 3377 | 3957 | 4710 | 5,000 | ||
| ความถี่ของโรคหลอดเลือดสมอง | กำลังไฟฟ้าเข้า | การกระจัด L / s | ||||||||
| สโตรค/นาที | กิโลวัตต์ | เอชพี |
||||||||
| 160 | 636 | 853 | 41.51 น | 36.77 | 32.32 น | 28.15 น | 24.27น | 20.68 น | 17.38 น | 14.36 น |
| *150 | *588 | 800 | 38.92 | 34.47 น | 30.30 น | 26.39น | 22.76 น | 19.39น | 16.29 น | 13.47 น |
| 140 | 549 | 747 | 36.32 น | 32.17 น | 28.28 น | 24.63 น | 21.24 น | 18.10 น | 15.21 น | 12.57 น |
| 130 | 510 | 693 | 33.73 น | 29.88 น | 26.26 น | 22.87 น | 19.72 น | 16.81 น | 14.12 น | 11.67 น |
| 120 | 470 | 640 | 31.13 น | 27.58 น | 24.24 น | 21.11 น | 18.21 น | 15.51 น | 13.03 น | 10.77 น |
| 110 | 431 | 587 | 28.54 น | 25.28 น | 22.22 น | 19.35 น | 16.69 น | 14.22 น | 11.95 น | 9.87 |
| 1 | 3.92 | 5.33 | 0.259 | 0.230 | 0.202 | 0.176 | 0.151 | 0.129 | 0.108 | 0.090 |
|
ใช้ประสิทธิภาพเชิงกล η=90% ค่าสัมประสิทธิ์การรับเข้า α=100% และประสิทธิภาพเชิงปริมาตร 100%; กำลังไฟฟ้าเข้าที่จำนวนจังหวะที่แนะนำและการทำงานต่อเนื่อง |
||||||||||
การวาดภาพ:
