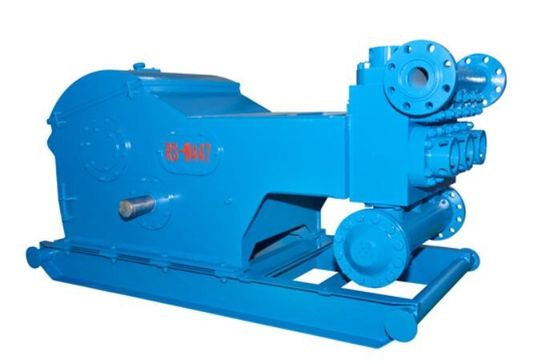

W-447C 500HP Heavy Duty โคลน ปั๊ม สามเท่า Single Acting
W-447C Heavy Duty โคลน ปั๊ม สามารถใช้กันอย่างแพร่หลายในการดำเนินงานต่างๆ ของบ่อน้ำมันปั๊มโคลนสำหรับงานหนักใช้โครงสร้างลูกสูบที่มีเส้นผ่านศูนย์กลางลูกสูบ 170 มม. ซึ่งเหมาะสำหรับการทำงานแบบโอเวอร์โอเวอร์ การเจาะที่ดีตื้น การข้ามทางธรณีวิทยา ฯลฯ
W-447C 500HP Heavy Duty โคลน ปั๊ม ลักษณะโครงสร้าง:
· เส้นผ่านศูนย์กลางของลูกสูบสูงสุดคือ 170 มม. และการกระจัดสูงสุดคือ 48.4L/s
· การตีขึ้นรูปและการเชื่อมเพลาข้อเหวี่ยงแบบฟูลบาลานซ์ น้ำหนักเบา มีความแข็งแรงสูง
· ฟันก้างปลาแบบรวม ผิวฟันแข็งปานกลาง
· โครงเป็นโครงสร้างการเชื่อมแผ่นเหล็ก ซึ่งผ่านการอบอ่อนหลังการเชื่อม มีความแข็งแกร่งที่ดีและมีความแข็งแรงสูง
พารามิเตอร์ของ W-447C 500HP Heavy Duty โคลน ปั๊ม
|
เส้นผ่านศูนย์กลางลูกสูบ 170 มม |
โรคหลอดเลือดสมองต่อนาที SPM | 300 | 280 | 260 | 240 | 220 | 200 | 180 | 160 |
| ความดันปล่อย (MPa) |
5.55 น |
5.94 |
6.39 น |
6.94 |
7.57 น |
8.32 น |
9.24 น |
10.00 น |
|
| การแทนที่ (ลบ.ม./นาที) | 3.63 | 3.39 | 3.15 | 2.90 | 2.66 | 2.42 | 2.18 | 1.94 | |
| ● ข้อมูลประสิทธิภาพคำนวณจากประสิทธิภาพเชิงกล 90% และประสิทธิภาพเชิงปริมาตร 100% | |||||||||
W-447C 500HP Heavy Duty โคลน ปั๊ม ข้อมูลจำเพาะ:
กำลังไฟฟ้าเข้าสูงสุด: 373 กิโลวัตต์ (500 แรงม้า) ความเร็วปั๊มสูงสุด: 260 SPM
ช่วงชักยาว: 177.8 มม. (7") อัตราทดเกียร์: 4.578:1
พิกัดแรงดันใช้งาน: 21 MPa (3000 psi)วาล์ว: API #6
หน้าแปลนปากดูด: หน้าแปลน 203.2 มม. (8")
หน้าแปลนขาออก: 103 มม. (4 1/16") หน้าแปลน,21 MPa (3000 psi) ขนาดเพลาปีกนก: 95.2 มม. (3.75")
ขนาดโดยรวม (L×WxH):2494×1271×1330 mm3(8.18×4.17×4.63 ft3)น้ำหนักโดยประมาณ : 4697 kg (10355 lb)
