รายละเอียดสินค้า:
|
| ชื่อ: | การเจาะคอท่อร่วม | แบบอย่าง: | YG140 |
|---|---|---|---|
| ขนาดรู: | 4 1/16" | ความดัน: | 20000psi |
| แอปพลิเคชัน: | การขุดเจาะ | มาตรฐาน: | API Spec 16C |
| เน้น: | การควบคุมระยะไกลการทดสอบท่อร่วมสำลัก,การเจาะท่อร่วมสำลักการควบคุมระยะไกล |
||

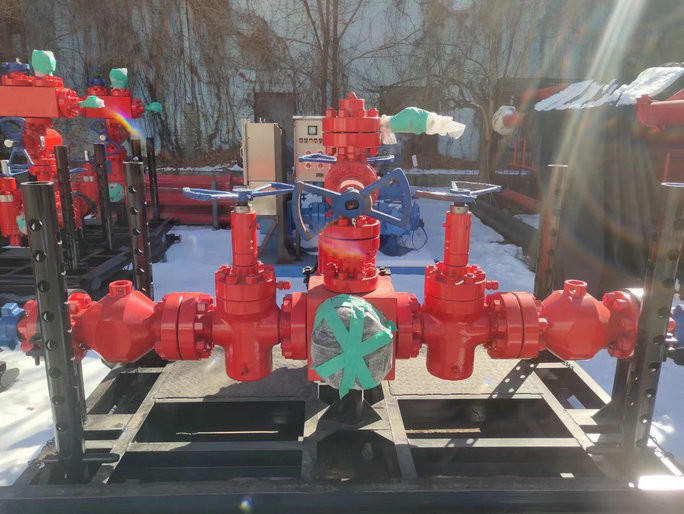

4 1/16 นิ้ว 20000psi Choke ท่อร่วม การขุดเจาะ API SpEC 16C
หลักการทำงานของ Choke ท่อร่วม การขุดเจาะ
เมื่อแรงดันเพิ่มขึ้นในบ่อ ของเหลวในบ่อสามารถถูกปล่อยออกมาโดยใช้การเปิด/ปิดวาล์วโช้คในท่อร่วมโช้คเพื่อควบคุมแรงดันท่อ ซึ่งสามารถเป่าออกโดยตรงผ่านวาล์วประตูเนื่องจากแรงดันท่อค่อนข้างสูง
พารามิเตอร์การเจาะท่อร่วมสำลัก
| พิมพ์ | ความกดดันจากการทำงาน | เส้นผ่านศูนย์กลางรูหลัก | บายพาสเส้นผ่านศูนย์กลาง | หมายเหตุ |
| (ปอนด์/ตารางนิ้ว) | บน.) | (ใน.) | ||
| YG140 | 20,000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | สามารถจัดหาชุดค่าผสมประเภทต่างๆได้ตามความต้องการ |
| YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10,000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5,000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
การกำหนดค่า
ท่อร่วมโช้คประกอบด้วยวาล์วโช้ค วาล์วประตู ท่อไลน์ ฟิตติ้ง เกจวัดแรงดัน และส่วนประกอบอื่นๆ
คู่มือการใช้งาน
(1) แรงดันใช้งานของส่วนประกอบทั้งหมดบนท่อร่วมโช้คจะต้องเข้ากันได้กับแรงดันของ ตะบัน stack ที่ใช้
(2) ต้องติดตั้งท่อร่วมสำลักในสถานที่ที่ผู้ควบคุมสามารถเข้าถึงได้ง่ายต้องทำการทดสอบแรงดันก่อนการติดตั้ง และแรงดันทดสอบที่นั่งจะต้องเท่ากับแรงดันใช้งานที่กำหนด
(3) ท่อเส้นต้องได้ระดับและตรงมากที่สุดเท่าที่จะทำได้ในกรณีของการหมุนของท่อไลน์ ให้ใช้ท่อเหล็กงอ 120 องศารูของท่อเส้นจะต้องมีขนาดใหญ่เพียงพอ
(4) ต้องติดตั้งมาตรวัดความดัน
(5) ในฤดูหนาว ท่อร่วมโช้คสามารถทำงานภายใต้สภาวะอุณหภูมิต่ำได้
