รายละเอียดสินค้า:
|
| ชื่อ: | อุปกรณ์ควบคุมบ่อน้ำ | แบบอย่าง: | YG105 |
|---|---|---|---|
| ขนาดรู: | 3 1/16" | ความดัน: | 15000psi |
| แอปพลิเคชัน: | ควบคุมได้ดี | มาตรฐาน: | API 16C |
| เน้น: | Oilfield ฆ่า ท่อร่วม,Oilfield Well Control Equipment,3 Inch ฆ่า ท่อร่วม |
||

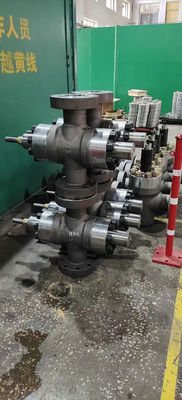

อุปกรณ์ควบคุมบ่อน้ำ Choke ฆ่า ท่อร่วม 3 1/16" 15000psi
สำลัก ฆ่า ท่อร่วม ประกอบด้วยวาล์วประตูแบบแมนนวลสี่ตัว (วาล์วประตูห้าตัวหากมีวาล์วบายพาสรวมอยู่ด้วย)Choke ฆ่า ท่อร่วม เป็นอุปกรณ์ที่จำเป็นในการควบคุมอัตราการไหลและลดแรงดันบ่อก่อนที่ไหลจะเข้าสู่อุปกรณ์แปรรูปเพื่อป้องกันบ่อสามารถติดตั้งแผงควบคุมไฮดรอลิกสำหรับรีโมทคอนโทรลได้
พารามิเตอร์ของ Choke ฆ่า ท่อร่วม
| พิมพ์ | ความกดดันจากการทำงาน | เส้นผ่านศูนย์กลางรูหลัก | บายพาสเส้นผ่านศูนย์กลาง | หมายเหตุ |
| (ปอนด์/ตารางนิ้ว) | บน.) | (ใน.) | ||
| YG140 | 20,000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | สามารถจัดหาชุดค่าผสมประเภทต่างๆได้ตามความต้องการ |
| YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10,000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5,000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
การกำหนดค่า
ท่อร่วมโช้คประกอบด้วยวาล์วโช้ค วาล์วประตู ท่อไลน์ ฟิตติ้ง เกจวัดแรงดัน และส่วนประกอบอื่นๆ
หลักการทำงานของ Choke ฆ่า ท่อร่วม
เมื่อความดันภายในหลุมเพิ่มขึ้น การเปิด/ปิดวาล์วโช้ค (รวมถึงโช้คแบบแมนนวล โช้คไฮดรอลิก และโช้คบวก) ที่ท่อร่วมโช้คสามารถปล่อยให้ของเหลวภายในบ่อไหลออกเพื่อควบคุมแรงดันท่อ ซึ่งสามารถเป่าโดยตรงได้ ออกทางเกทวาล์วถ้าแรงดันท่อค่อนข้างสูง
4. การให้คะแนนความดัน
ท่อร่วมคิลมีจำหน่ายในระดับแรงดัน 2000psi, 3000psi, 5000psi, 10000psi และ 15000psi และยังสามารถใช้ได้ตามคำขอของลูกค้า
คู่มือการใช้งาน
(1) แรงดันใช้งานของส่วนประกอบทั้งหมดบนท่อร่วมโช้คจะต้องเข้ากันได้กับแรงดันของ ตะบัน stack ที่ใช้
(2) ต้องติดตั้งท่อร่วมสำลักในสถานที่ที่ผู้ควบคุมสามารถเข้าถึงได้ง่ายต้องทำการทดสอบแรงดันก่อนการติดตั้ง และแรงดันทดสอบที่นั่งจะต้องเท่ากับแรงดันใช้งานที่กำหนด
(3) ท่อเส้นต้องได้ระดับและตรงมากที่สุดเท่าที่จะทำได้ในกรณีของการหมุนของท่อไลน์ ให้ใช้ท่อเหล็กงอ 120 องศารูของท่อเส้นจะต้องมีขนาดใหญ่เพียงพอ
(4) ต้องติดตั้งมาตรวัดความดัน
(5) ในฤดูหนาว ท่อร่วมโช้คสามารถทำงานภายใต้สภาวะอุณหภูมิต่ำได้
