รายละเอียดสินค้า:
|
| ชื่อ: | สำลัก & ฆ่า ท่อร่วม | แบบอย่าง: | YG70 |
|---|---|---|---|
| ขนาดรู: | 2 9/16" | ความดัน: | 10000psi |
| แอปพลิเคชัน: | อุปกรณ์ขุดเจาะ | มาตรฐาน: | API 16C |
| เน้น: | บ่อน้ำมันใช้เจาะท่อร่วมโช้ค,เจาะท่อร่วมโช้ค 220V |
||

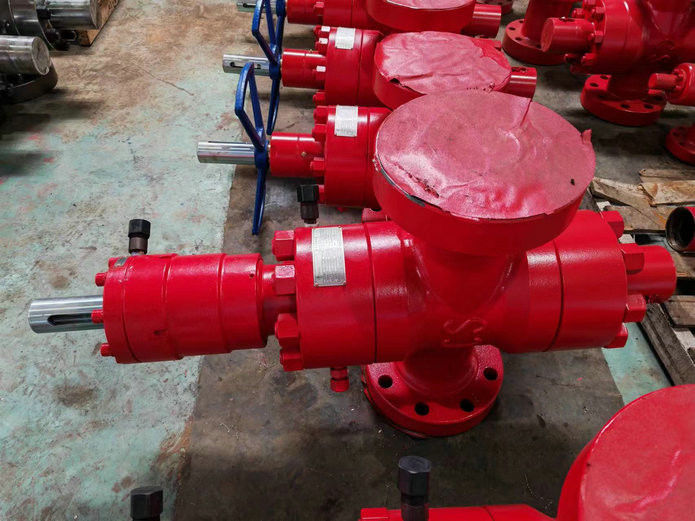

2 9/16 "10,000psi Choke & ฆ่า ท่อร่วม สำหรับอุปกรณ์ขุดเจาะ
Choke & ฆ่า ท่อร่วม พารามิเตอร์หลัก
· ปานกลาง: น้ำมัน, แก๊ส, ,โคลน
· PSL: PSL1 ถึง PSL4
· MC: EE, FF, HH
· แรงดันใช้งาน (PSI): 2000, 3000, 5,000, 10,000, 15,000
· รูหลัก: 2-1/16'', 2-9/16'', 3-1/8'' (3-1/16''), 4-1/16''
· สอดคล้องกับ API 16C
สำลักและฆ่าพารามิเตอร์ ท่อร่วม
| พิมพ์ | ความกดดันจากการทำงาน | เส้นผ่านศูนย์กลางรูหลัก | บายพาสเส้นผ่านศูนย์กลาง | หมายเหตุ |
| (ปอนด์/ตารางนิ้ว) | บน.) | (ใน.) | ||
| YG140 | 20,000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | สามารถจัดหาชุดค่าผสมประเภทต่างๆได้ตามความต้องการ |
| YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10,000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5,000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
การกำหนดค่า
ท่อร่วมโช้คประกอบด้วยวาล์วโช้ค วาล์วประตู ท่อไลน์ ฟิตติ้ง เกจวัดแรงดัน และส่วนประกอบอื่นๆ
หลักการทำงานของ Choke & ฆ่า ท่อร่วม
เมื่อความดันภายในหลุมเพิ่มขึ้น การเปิด/ปิดวาล์วโช้ค (รวมถึงโช้คแบบแมนนวล โช้คไฮดรอลิก และโช้คบวก) ที่ท่อร่วมโช้คสามารถปล่อยให้ของเหลวภายในบ่อไหลออกเพื่อควบคุมแรงดันท่อ ซึ่งสามารถเป่าโดยตรงได้ ออกทางเกทวาล์วถ้าแรงดันท่อค่อนข้างสูง
4. การให้คะแนนความดัน
ท่อร่วมคิลมีจำหน่ายในระดับแรงดัน 2000psi, 3000psi, 5000psi, 10000psi และ 15000psi และยังสามารถใช้ได้ตามคำขอของลูกค้า
คู่มือการใช้งาน
(1) แรงดันใช้งานของส่วนประกอบทั้งหมดบนท่อร่วมโช้คจะต้องเข้ากันได้กับแรงดันของ ตะบัน stack ที่ใช้
(2) ต้องติดตั้งท่อร่วมสำลักในสถานที่ที่ผู้ควบคุมสามารถเข้าถึงได้ง่ายต้องทำการทดสอบแรงดันก่อนการติดตั้ง และแรงดันทดสอบที่นั่งจะต้องเท่ากับแรงดันใช้งานที่กำหนด
(3) ท่อเส้นต้องได้ระดับและตรงมากที่สุดเท่าที่จะทำได้ในกรณีของการหมุนของท่อไลน์ ให้ใช้ท่อเหล็กงอ 120 องศารูของท่อเส้นจะต้องมีขนาดใหญ่เพียงพอ
(4) ต้องติดตั้งมาตรวัดความดัน
(5) ในฤดูหนาว ท่อร่วมโช้คสามารถทำงานภายใต้สภาวะอุณหภูมิต่ำได้
