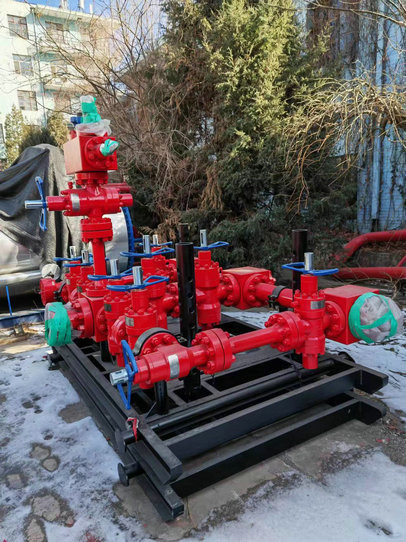

ท่อร่วมสำลักอุปกรณ์ปิโตรเลียม 4 1/16" -3000psi
ท่อร่วมสำลักและท่อร่วมไอเสียเป็นท่อร่วมควบคุมพิเศษซึ่งประกอบด้วยวาล์วปีกผีเสื้อ วาล์ว ท่อร่วม และเกจวัดแรงดันใช้เพื่อควบคุมการปล่อยของไหลรูปวงแหวนและแรงดันย้อนกลับของบ่อน้ำตามน้ำ ฆ่าของเหลวและสารละลายซีเมนต์ในวงแหวน เพื่อให้บรรลุวัตถุประสงค์ในการฆ่าบ่อน้ำ การกันน้ำ และการดับเพลิงเป็นส่วนสำคัญของการปฏิบัติการที่มีการควบคุมอย่างดี โดยเฉพาะการปฏิบัติการฆ่าไม่เพียงมีคุณสมบัติทนแรงดันสูง ฉนวนกันความร้อน สารหน่วงไฟ ทนไฟ และคุณสมบัติอื่น ๆ แต่ผนังด้านในมีความทนทานต่อการสึกหรอสูง
พารามิเตอร์
| พิมพ์ | ความกดดันจากการทำงาน | เส้นผ่านศูนย์กลางรูหลัก | บายพาสเส้นผ่านศูนย์กลาง | หมายเหตุ |
| (ปอนด์/ตารางนิ้ว) | บน.) | (ใน.) | ||
| YG140 | 20,000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | สามารถจัดหาชุดค่าผสมประเภทต่างๆได้ตามความต้องการ |
| YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10,000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5,000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
การกำหนดค่า
ท่อร่วมโช้คประกอบด้วยวาล์วโช้ค วาล์วประตู ท่อไลน์ ฟิตติ้ง เกจวัดแรงดัน และส่วนประกอบอื่นๆ
หลักการทำงาน
เมื่อความดันภายในหลุมเพิ่มขึ้น การเปิด/ปิดวาล์วโช้ค (รวมถึงโช้คแบบแมนนวล โช้คไฮดรอลิก และโช้คบวก) ที่ท่อร่วมโช้คสามารถปล่อยให้ของเหลวภายในบ่อไหลออกเพื่อควบคุมแรงดันท่อ ซึ่งสามารถเป่าโดยตรงได้ ออกทางเกทวาล์วถ้าแรงดันท่อค่อนข้างสูง
4. การให้คะแนนความดัน
ท่อร่วมคิลมีจำหน่ายในระดับแรงดัน 2000psi, 3000psi, 5000psi, 10000psi และ 15000psi และยังสามารถใช้ได้ตามคำขอของลูกค้า
คู่มือการใช้งาน
(1) แรงดันใช้งานของส่วนประกอบทั้งหมดบนท่อร่วมโช้คจะต้องเข้ากันได้กับแรงดันของ ตะบัน stack ที่ใช้
(2) ต้องติดตั้งท่อร่วมสำลักในสถานที่ที่ผู้ควบคุมสามารถเข้าถึงได้ง่ายต้องทำการทดสอบแรงดันก่อนการติดตั้ง และแรงดันทดสอบที่นั่งจะต้องเท่ากับแรงดันใช้งานที่กำหนด
(3) ท่อเส้นต้องได้ระดับและตรงมากที่สุดเท่าที่จะทำได้ในกรณีของการหมุนของท่อไลน์ ให้ใช้ท่อเหล็กงอ 120 องศารูของท่อเส้นจะต้องมีขนาดใหญ่เพียงพอ
(4) ต้องติดตั้งมาตรวัดความดัน
(5) ในฤดูหนาว ท่อร่วมโช้คสามารถทำงานได้ภายใต้สภาวะอุณหภูมิต่ำ
