20 3/4" 3000 Psi Casing การขุดเจาะ Spool อุปกรณ์บ่อน้ำมัน
Casing การขุดเจาะ Spools เป็นชิ้นส่วนที่มักใช้ในบ่อน้ำมันสำหรับส่วนต่อขยายของหลุมผลิต (wellhead extension choke) และท่อร่วม (ฆ่า) เป็นต้น การใช้งาน ได้รับการออกแบบและผลิตตามมาตรฐาน API 6A ซึ่งมักจะมีจุดเชื่อมต่อปลายเดียวกัน
พารามิเตอร์ Spool เจาะปลอก
| หน้าแปลนด้านบน | หน้าแปลนด้านล่าง | ||
| ขนาด (นิ้ว) | แรงดันใช้งาน (psi) | ขนาด (นิ้ว) | แรงดันใช้งาน (psi) |
| 11" | 2000 , 3000 , 5000 | 11" | 2000, 3000 , 5000 |
| 13-5/8" | 2543 | 11" | 2000 , 3000 , 5000 |
| 13-5/8" | 2000, 3000 , 5000 | ||
| 3000 | 11" | 3000 , 5000 | |
| 13-5/8" | 3000 , 5000 | ||
| 5,000 | 11" | 5000,10000,15000 | |
| 13-5/8" | 5000,10000,15000 | ||
| 10,000 | 11" | 5000,10000,15000 | |
| 13-5/8" | 5000,10000,15000 | ||
| 16-3/4" | 2543 | 11" | 2000 , 3000 |
| 13-5/8" | 2000 , 3000 , 5000 | ||
| 3000 | 11" | 3000 , 5000 | |
| 13-5/8" | 3000 , 5000 | ||
| 5,000 | 11" | 5000,10000 | |
| 13-5/8" | 5000,10000 | ||
| 10,000 | 11" | 10,000 | |
| 13-5/8" | 10,000 | ||
| 21-1/4" | 2543 | 13-5/8" | 2000 , 3000 , 5000 |
| 16-3/4" | 2000 , 3000 | ||
| 20-3/4" | 3000 | 13-5/8" | 3000 , 5000,10000 |
| 20-3/4" | 3000 | ||
| 21-1/4" | 5,000 | ||
| 21-1/4" | 5,000 | 13-5/8" | 5000,10000 |
| 16-3/4" | 5,000 | ||
| 16-3/4" | 10,000 | ||
ปลอกแกนเจาะปลอกคุณสมบัติ
1) ทำจากโลหะผสมที่มีความแข็งแรงสูงและผ่านกรรมวิธีโดยเฉพาะอย่างยิ่งกับการรักษาความร้อน
2) ออกแบบและผลิตตามข้อกำหนดทางเทคนิค API 6A
3) การเชื่อมต่อและเต้าเสียบด้านบนและด้านล่างตามความต้องการการออกแบบของลูกค้าโดยการเชื่อมต่อแบบหน้าแปลนหรือแบบหนีบ
4) ถังเหล็กทั้งหมดเชื่อมด้วยสแตนเลสเพื่อป้องกันการกัดกร่อนในระยะยาว
5) ใช้สำหรับการเจาะแรงดันสูงร่วมกับวาล์วแบนเพื่อป้องกันการระเบิดและการเชื่อมต่อ ตะบัน

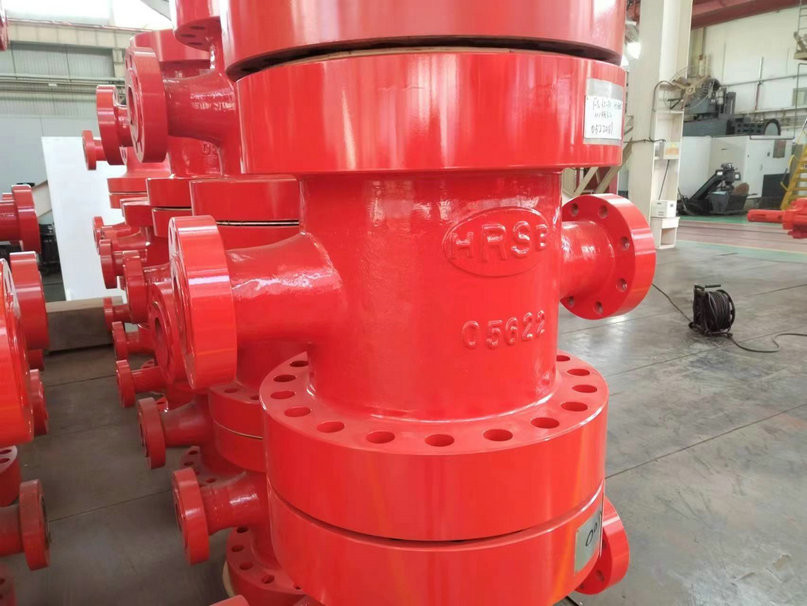

รูปภาพแกนเจาะท่อ
