W-447 Oil แท่นขุดเจาะ โคลน ปั๊ม สำหรับการสำรวจทางธรณีวิทยา
W-447 Oil แท่นขุดเจาะ โคลน ปั๊ม เป็นหนึ่งในอุปกรณ์หลักสำหรับการสำรวจทางธรณีวิทยาขณะเจาะแกนเครื่องสูบน้ำ
จัดหาสารละลายหรือน้ำทำความสะอาดในปริมาณที่เพียงพอให้กับหลุมเจาะและทำให้หมุนเวียนในหลุมเจาะเพื่อขนเศษหินขึ้นสู่พื้น เพื่อทำให้ก้นหลุมเจาะสะอาด หล่อเย็นและหล่อลื่นเครื่องมือเจาะ ปกป้องผนังหลุมเจาะและช่วยให้เจาะได้เร็วยิ่งขึ้นดังนั้นประสิทธิภาพของ W-447 Oil แท่นขุดเจาะ โคลน ปั๊ม จึงส่งผลต่อประสิทธิภาพการขุดเจาะและความปลอดภัยในการผลิตโดยตรง
W-447 ข้อมูลจำเพาะปั๊มโคลนแท่นขุดเจาะน้ำมัน:
กำลังไฟฟ้าเข้าพิกัด: 373 กิโลวัตต์ (500 แรงม้า) สูงสุด
ช่วงชักต่อนาที: 240 SPM ความยาวช่วงชัก: 180 มม. (7")
อัตราทดเกียร์4.578:1
สูงสุดแรงดันใช้งาน: 21 MPa (3000 psi)
วาล์ว: API #6
ปลายก้านสูบ : API#SA4
ขนาดสูงสุดของ Liner : 165.1 มม. (6 1/2")
หน้าแปลนปากดูด: หน้าแปลน 203.2 มม. (8")
หน้าแปลนขาออก: 52.4 มม. (2 1/16") หน้าแปลน 34.5 MPa (5000 psi)
ขนาดเพลาปีกนก: 95.2 มม. (3.75")
ขนาดโดยรวม (L×WxH):2550×1245×1305 mm3(8.37×4.08×4.28 ft3)
น้ำหนักโดยประมาณ: 4850 กก. (10692 ปอนด์)
พารามิเตอร์ของ W-447 Oil แท่นขุดเจาะ โคลน ปั๊ม
| ขนาดไลเนอร์ | ใน | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 | 3 1/2 |
| ปล่อยแรงดัน | MPa | 7.3 | 8.0 | 8.6 | 10.3 | 12.4 | 15.3 | 19.4 | 20.7 |
| ปอนด์ต่อตารางนิ้ว | 1059 | 1160 | 1247 | 1494 | 1798 | 2219 | 2813 | 3000 | |
| โรคหลอดเลือดสมองต่อนาที SPM | กำลังกิโลวัตต์ (HP) | การกระจัด L/s(GPM) | |||||||
| 240 |
373 (500) |
45.7 (724.3) |
42.2 (668.9) |
38.9 (616.6) |
32.7 (518.3) |
27.0 (428.0) |
21.9 (347.1) |
17.3 (274.2) |
13.2 (209.2) |
| 220 |
342 (458) |
41.9 (664.1) |
38.7 (613.4) |
35.7 (565.8) |
30.0 (475.5) |
24.8 (393.1) |
20.1 (318.6) |
15.9 (252.0) |
12.1 (191.8) |
| 200 |
311 (417) |
38.1 (603.9) |
35.2 (557.9) |
32.4 (513.5) |
27.3 (432.7) |
22.5 (356.6) |
18.2 (288.5) |
14.4 (228.2) |
11.0 (174.4) |
| 180 |
280 (375) |
34.3 (543.7) |
31.7 (502.4) |
29.2 (462.8) |
24.5 น (388.3) |
20.3 (321.8) |
16.4 (259.9) |
13.0 (206.1) |
9.9 (156.9) |
| 160 |
249 (333) |
30.5 (483.4) |
28.2 (447.0) |
25.9 (410.5) |
21.8 (345.5) |
18.0 (285.3) |
14.6 (231.4) |
11.5 (182.3) |
8.8 (139.5) |
| 100 |
155 (208) |
19.0 (301.2) |
17.6 (279.0) |
16.2 (256.8) |
13.6 (215.6) |
11.3 (179.1) |
9.1 (144.2) |
7.2 (114.1) |
5.5 (87.2) |
| 1 |
1.55 น (2.08) |
0.190 (3.012) |
0.176 (2.790) |
0.162 (2.568) |
0.136 (2.156) |
0.113 (1.791) |
0.091 (1.442) |
0.072 (1.141) |
0.055 (0.872) |
| ● ข้อมูลประสิทธิภาพคำนวณจากประสิทธิภาพเชิงกล 90% และประสิทธิภาพเชิงปริมาตร 100% | |||||||||

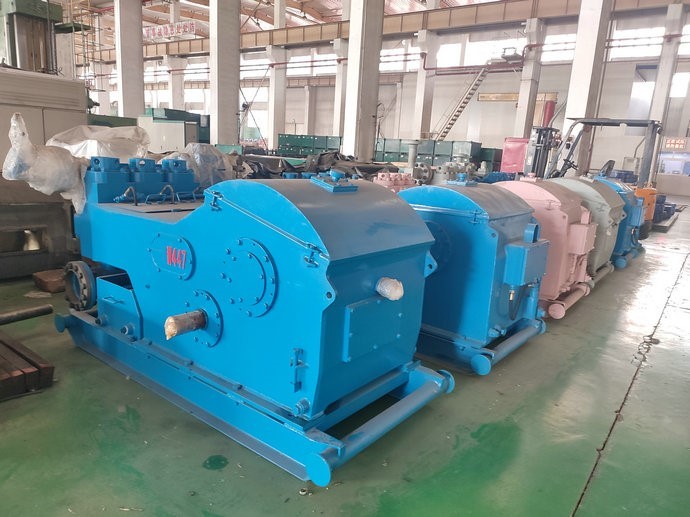

W-447 รายละเอียดปั้มน้ำมัน แท่นขุดเจาะ โคลน
