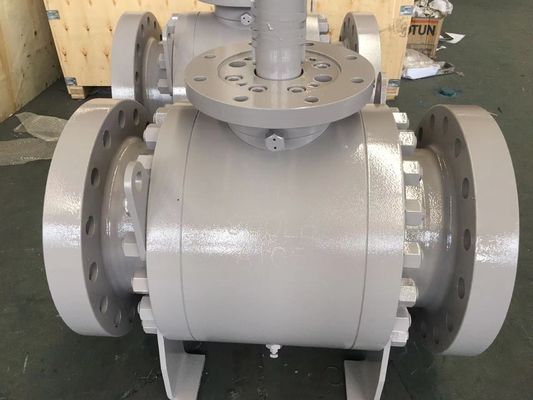

API 6D วาล์วลูกกลิ้ง
วาล์วลูกกลมไฮดรอลิก (hydraulic ball valve) เป็นชนิดของวาล์วที่ใช้ในระบบไฮดรอลิก เพื่อควบคุมการไหลของของเหลวมันใช้ลูกบอลที่มีรูหรือเจาะผ่านศูนย์กลางที่สามารถหมุนเพื่อเปิดหรือปิดวาล์วเมื่อลูกบอลหมุน 90 องศา ช่องเจาะตรงกับเส้นทางการไหลผ่าน, ยอมให้ของเหลวผ่าน. เมื่อลูกบอลอยู่ในตําแหน่งปิด, ช่องเจาะเป็นแนวนอนกับเส้นทางการไหลผ่าน,ป้องกันน้ําเหลว.
นี่คือบางลักษณะและส่วนประกอบสําคัญของแวลล์ลูกกลมไฮดรอลิก:
1. ร่าง: ร่างเป็นส่วนนอกหลักของวาล์ว โดยทั่วไปทําจากโลหะ เช่น ทองแดง เหล็กไร้ขัด หรือเหล็กคาร์บอน ซึ่งเป็นโครงสร้างหลักและมีส่วนประกอบภายใน
2ลูกบอล: ลูกบอลเป็นองค์ประกอบทรงกลมที่มีรูหรือรูผ่านศูนย์กลางของมัน โดยปกติจะทําจากโลหะ เช่น ทองแดง เหล็กไร้ขัด หรือเหล็กโครมลูกหมุนภายในร่างของวาล์วเพื่อควบคุมการไหล.
3ราก: รากคือไม้ที่เชื่อมลูกบอลกับตัวขับเคลื่อนหรือมือ. เมื่อรากหมุนมันย้ายลูกบอลเปิดหรือปิดวาล์ว
4. ที่นั่ง: ที่นั่งคือพื้นที่ปิดตั้งอยู่ภายในร่างของวาล์วที่ลูกบอลสัมผัสเมื่ออยู่ในตําแหน่งปิดที่นั่งให้ความมั่นคงการปิดแน่นและป้องกันการรั่วไหลเมื่อวาล์วถูกปิด.
5. เครื่องดําเนินการหรือมือถือ: เครื่องดําเนินการหรือมือถือคือกลไกที่ใช้ในการหมุนลูกบอล. มันสามารถเป็นเลเวอร์, ล้อมือ, หรือเครื่องดําเนินการอัตโนมัติ, ขึ้นอยู่กับการใช้งานและความต้องการเฉพาะเจาะจง.
6. ปริมประทับ: ปริมประทับ เช่น O-ring หรือ gaskets ใช้เพื่อให้มีปริมประทับที่น่าเชื่อถือได้ระหว่างลูกบอลและร่างของวาล์ว พวกเขาป้องกันการรั่วไหลรอบต้นและระหว่างลูกบอลและที่นั่ง
วาล์วลูกกลมไฮดรอลิกถูกใช้ทั่วไปในระบบไฮดรอลิก ซึ่งเกี่ยวข้องกับการควบคุมและการส่งกําลังของของเหลวในการใช้งานต่างๆ เช่น เครื่องจักรกลอุตสาหกรรม, อุปกรณ์ก่อสร้าง, การผลิตพลังงาน และระบบไฮดรอลิกในรถยนต์
วาล์วลูกกลมไฮดรอลิก มีข้อดี เช่น การเปิดและปิดอย่างรวดเร็ว ความต้านทานของเหลวที่ต่ําเมื่อเปิดเต็ม และความสามารถในการจัดการกับความดันและอุณหภูมิสูงมีให้เลือกในขนาดต่าง ๆ, ความดันและวัสดุที่เหมาะสมกับความต้องการของระบบไฮดรอลิกเฉพาะเจาะจง
ฉันปริมาตรเทคนิค:
ฉันขนาดท่อชื่อ: 2 ~ 48 นิ้ว
ฉันความดันนาม: 150 ~ 2500LB
ฉันระยะอุณหภูมิ: -46 ~ 250 องศาเซลเซียส
ฉันน้ํา: น้ํา, น้ํามัน, คัน และน้ําเหลวประเภทอื่น ๆ
ฉันวัสดุร่างกาย: วัสดุตามที่ระบุใน ASME B16.34
ฉันมาตรฐานการทดสอบ: API 6D/6A
ฉันผู้ใช้งาน: เลเวอร์/กุญแจสัญลักษณ์, เกียร์, เครื่องดําเนินมอเตอร์, เครื่องดําเนินอากาศ, เครื่องดําเนินไฮดรอลิก เป็นต้น
ตารางที่ 1 ทอมปอร์คที่แนะนําสําหรับบอลท์การเชื่อมต่อ flange
| ขนาดของบอลท์ | ทอร์ค (N.M) | ขนาดของบอลท์ | ทอร์ค (N.M) |
| 1/2-13UNC | 50 ~ 60 | 1-1/4 -8UN | 850 ~ 1000 |
| 9/16-12 UNC | 70 ~ 80 | 1-3/8-8 UN | 1100~1300 |
| 5/8-11 UNC | 100 ~ 130 | 1-1/2-8 UN | 1400~1800 |
| 3/4-10 UNC | 160 ~ 210 | 1-5/8-8 UN | 1800 ~ 2200 |
| 7/8-9 UNC | 280 ~ 330 | 1-3/4-8 UN | 2200 ~ 2600 |
| 1-8 UNC | 420 ~ 500 | 1-7/8-8 UN | 2800 ~ 3300 |
| 1-1/8-8 UN | 500 ~ 600 | 2-8 UN | 3500 ~ 4200 |
